Inne i Sealock Lab: Luggage Oscillation Impact Tester (XE-I09BA)

Nesten hver eneste katastrofale bagfeil en kjøper noen gang hører om starter på samme sted: punktet der en stropp, et håndtak eller en D-ring møter karosseriet. Stoffet rives sjelden i midten. Glidelåser deler sjelden nedover kjeden. Det som svikter er ankeret – de få kvadratcentimeterne med sveiset lapp, stang-takk eller webbingløkke som må overføre hele vekten av en lastet pose inn i en fleksibel vegg, tusenvis av ganger, med belastninger som aldri er jevne og aldri forutsigbare. Det er derfor en statisk pull-test, uansett hvor imponerende tall den produserer, er en dårlig prediktor for feltavkastning. Et ledd som overlever et enkelt trekk på 80 kg kan fortsatt mislykkes ved 400 sykluser med et dynamisk støt på 8 kg, fordi tretthet og toppstyrke er ulik fysikk.

Maskinen som skiller disse to verdenene i laboratoriet vårt er bagasjeoscillasjonsstøttesteren – aktiva YFLJQ-0232, modell XE-I09BA, instrumentnummer LAB-006, i bruk i kvalitetsavdelingen vår siden oktober 2018 og sist eksternt kalibrert 19. desember 2025, med rekalibrering internt på grunn av 20168 operasjoner i løpet av 20268 prosedyrer. YFL-WI-PZ-03, revisjon A/0, datert 28. desember 2023. Denne artikkelen går gjennom hva maskinen faktisk gjør, hvorfor testen betyr mer for høyfrekvente sveisede vanntette poser enn for konvensjonelt sydd bagasje, og hva en innkjøpssjef bør spørre om når de ser "oscillasjonspåvirkningstestet" hos en leverandør.

Hva "oscillasjonspåvirkning" egentlig betyr

Testen er villedende enkel å beskrive og ganske vanskelig å gjøre bra. En bag er lastet til en spesifisert vekt, og deretter hengt opp fra maskinen av hvilken som helst komponent som er under undersøkelse – et enkelt topphåndtak, et par skulderstropper, en trekkløkke, et helt utstrakt trallehåndtak. Slaghodet løfter den lastede posen gjennom et definert slag, og slipper den deretter. Tyngdekraften gjør resten. Posen faller, og en dempet fjærenhet på toppen av hodet absorberer og returnerer deretter fallets energi, slik at prøven ikke bare slippes én gang, men drives inn i en kontinuerlig stigende-og-fallende svingning. Hver syklus sender en sjokkbølge nedover stroppen og inn i ankerpunktet, for så å losse den fullstendig. Last, støt, last av, gjenta.

Den kinesiske lettindustrimetoden som formaliserer dette, QB/T 2922-2018Etui og pose — Testmetode for ristestøt, beskriver prinsippet som å laste sekken med en spesifisert vekt, løfte den i håndtaket, skulderremmen eller helt utstrakt trallehåndtak gjennom et sett slag, la den falle fritt under tyngdekraften, og bruke en fjær for å absorbere og frigjøre støtenergien slik at posen opplever gjentatte støt og svingninger – og tester derved utholdenheten til risting av håndtaket, håndtaket og kroppen, vognen. Apparatet er nøye spesifisert: den kombinerte massen til den nedre sugekoppen, øvre dempningsblokk, slagstang og standardfeste er 8,1 ± 0,2 kg, enveisslaget er 150 ± 5 mm, og den støydempende enheten ved den øvre sugekoppen leverer en fjærkraft på 1010 ved ± N-trykk. Kontrollsystemet må tillate justering av slaghastigheten, tillate at antall sykluser kan stilles inn og registreres, og må stoppe maskinen automatisk hvis prøven faller under testen.

Den siste klausulen betyr mer enn den ser ut. Automatisk stopp ved prøvefall er ikke en bekvemmelighet – det er det som gjør at syklusen teller et gyldig datapunkt. Hvis en stropp rives ved syklus 612 og maskinen fortsetter å hamre en tom armatur til den når en forhåndsinnstilt 1500, sier rapporten ingenting nyttig. Fordi maskinen stopper i separasjonsøyeblikket, viser tellerenerutmattelseslivet til det leddet.

Maskinen i vår etasje

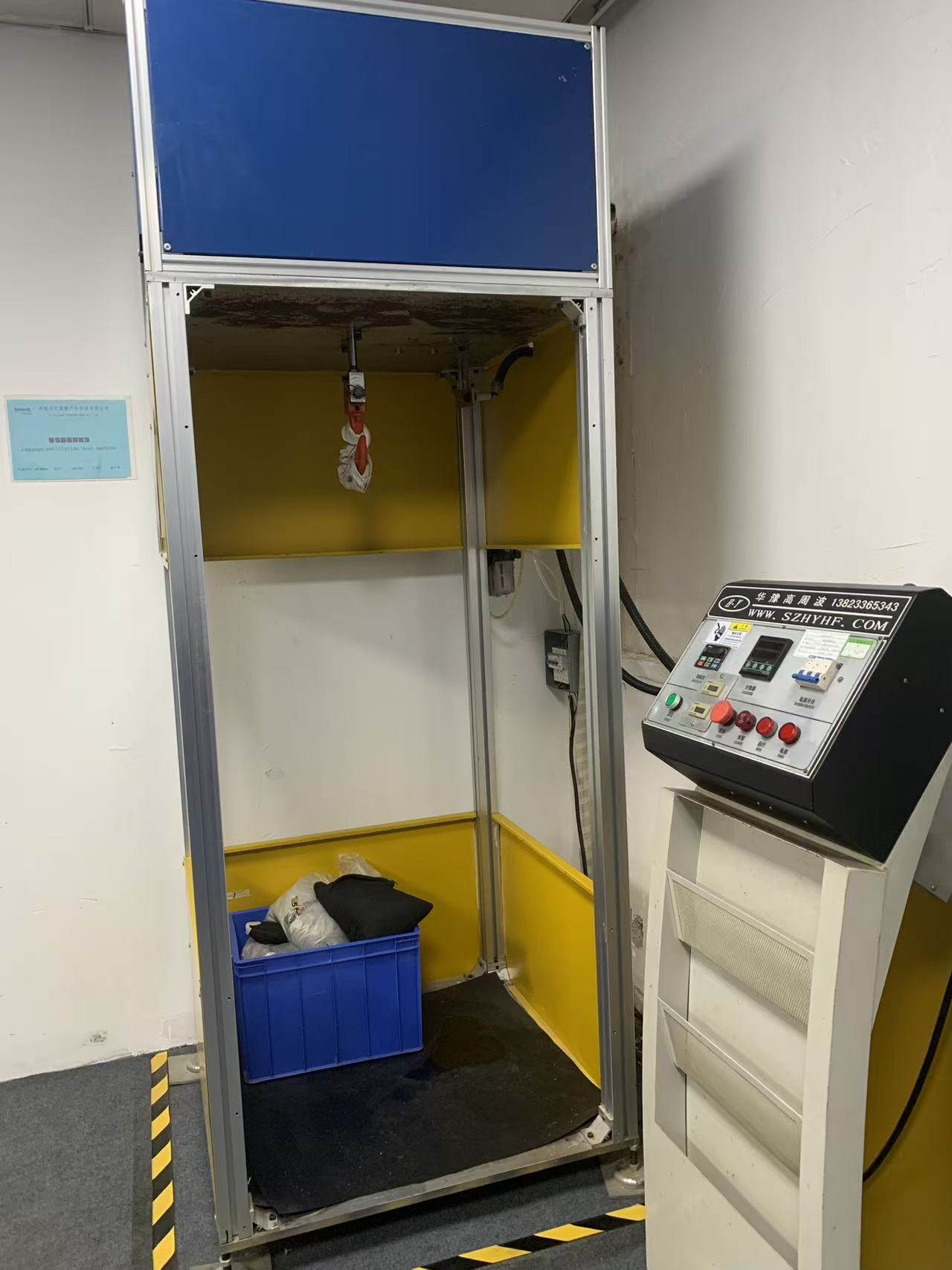

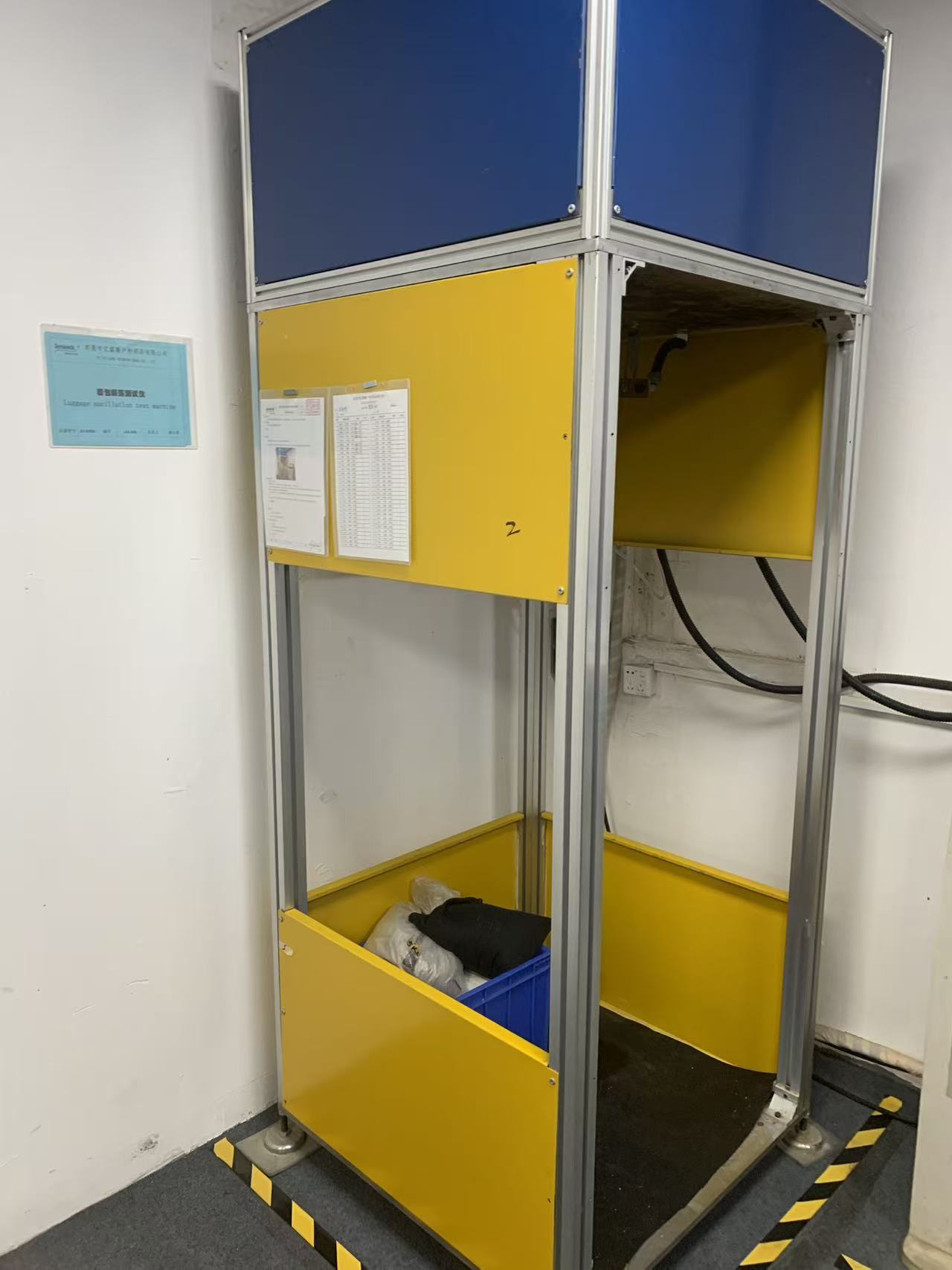

Enheten vår ble bygget av en høyfrekvent utstyrsprodusent i Shenzhen og er bevisst uglamorøs. Testkammeret er en ekstrudert aluminiumsramme med gule og blå fyllingspaneler, åpne på operasjonssiden, belagt med en tung gummimatte for å drepe tilbakeslag. Slaghodet henger fra den øverste tverrbjelken; under den sitter prøven og, i kassen ved basen, de kalibrerte sandsekkene vi bruker for å bringe en pose til den nominelle testbelastningen. En hengslet dør lukker arbeidssiden før en løpetur starter, som er det eneste som står mellom en operatør og en 20 kg bag som kjører i fart.

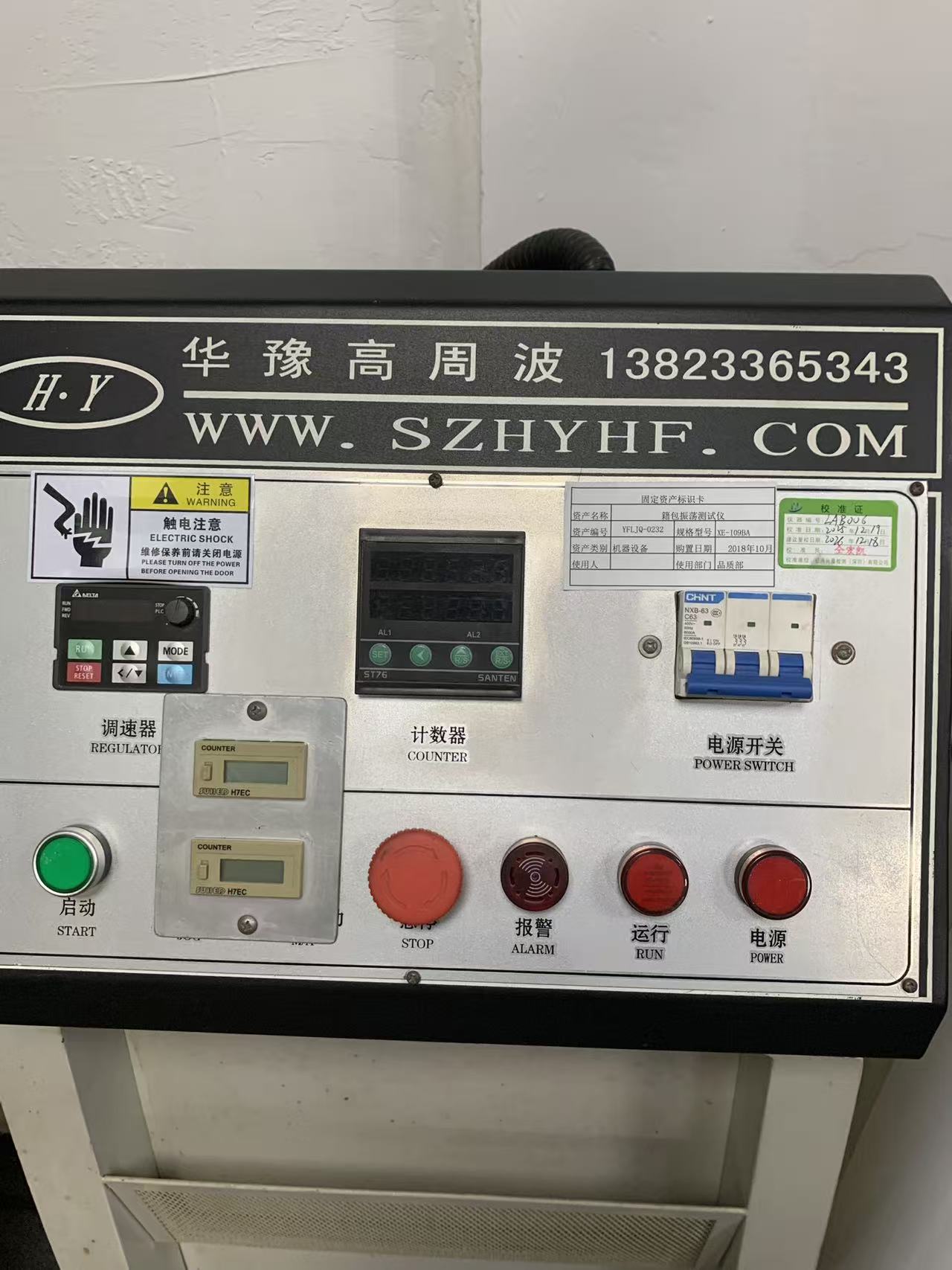

Kontrollsokkelen sitter utenfor buret. Oppsettet forteller deg nøyaktig hvordan testen kjøres: en Delta variabel frekvensomformer til venstre fungerer som hastighetsregulator, en SANTEN ST76 digital teller med to alarmkanaler sitter i midten, to FUJI H7EC elektromekaniske tellere registrerer kumulative sykluser uavhengig av den programmerbare, og en trepolet CHNT N63B-6d bryterhastighet, C50z, C50z, 6000 A brytekapasitet håndterer innkommende strøm. Under dem er startknappen, en overdimensjonert nødstopp med sopphode, og alarm-, kjøre- og strømindikatorer.

De dupliserte tellerne er der av en grunn. Den programmerbare telleren er det som stopper maskinen ved målsyklusen; de mekaniske tellerne akkumulerer livstidssykluser på maskinen og gir en krysssjekk hvis noen stiller spørsmål ved om en kjøring ble tilbakestilt midt i testen. Når en kundes tredjepartsrevisor spør hvordan vi vet at en rapport gjenspeiler en fullstendig kjøring, er dette svaret vi peker på.

Slik kjører vi det: SOP YFL-WI-PZ-03

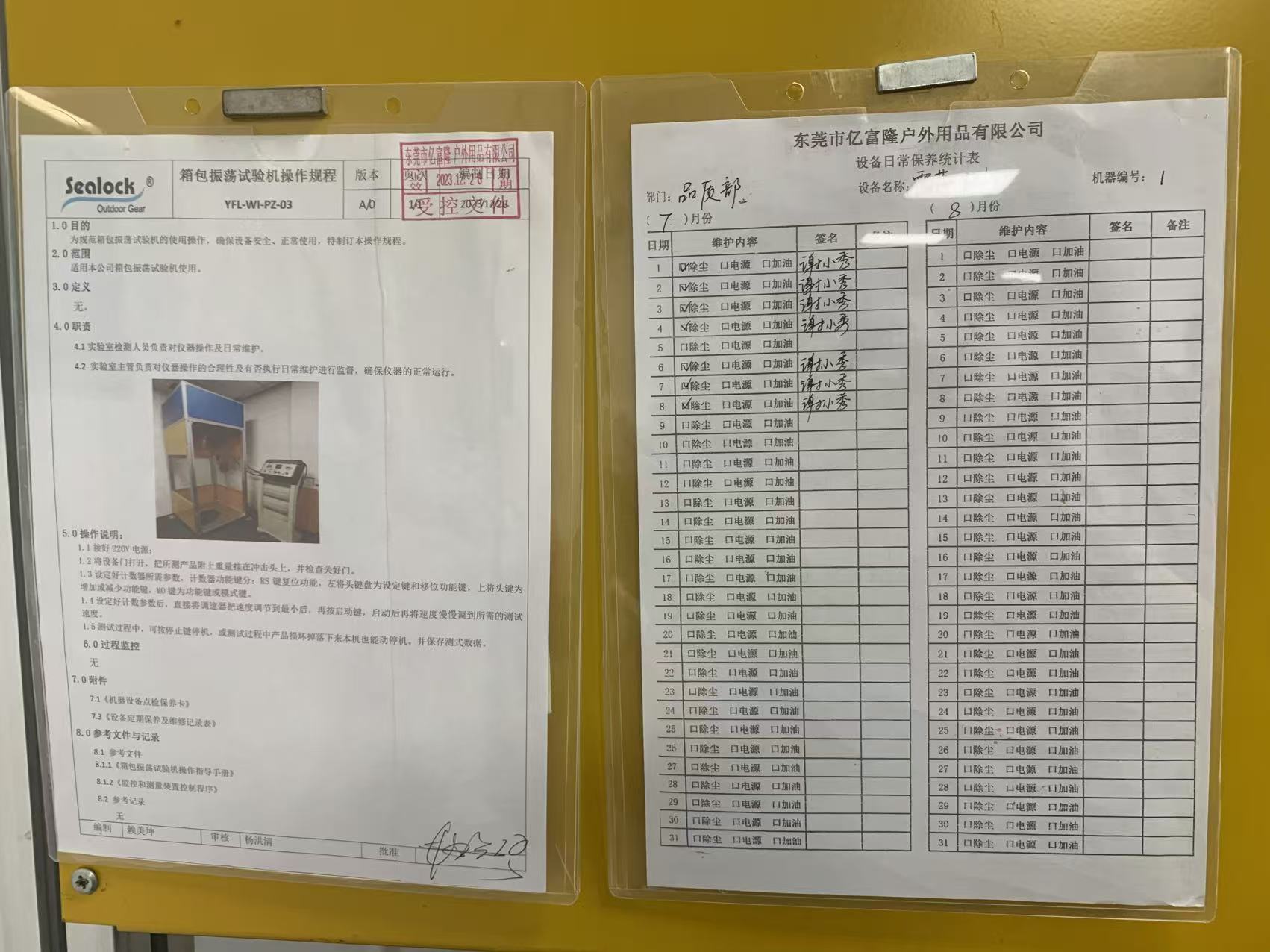

Den kontrollerte prosedyren som er lagt ut på maskinen er kort, og hver klausul i den eksisterer fordi noen en gang tok feil.

Operatøren kobler til 220 V-tilførselen, åpner kammerdøren, henger prøven – allerede lastet til dens nominelle vekt – på slaghodet ved hjelp av passende armatur, og bekrefter at døren er ordentlig lukket før noe beveger seg. Telleren programmeres deretter: tilbakestillingstasten sletter forrige kjøring, shift- og inkrementtastene setter målsyklustelleren, og modustasten velger tellefunksjonen. Først etter at målet er satt, skrur operatøren hastighetsregulatoren ned til minimum, trykker på start og øker deretter hastigheten sakte til den nødvendige testhastigheten. Det er forbudt å starte i hastighet, fordi et brå første slag gir et sjokk som standarden aldri var tiltenkt, og kan gi en falsk tidlig feil ved armaturet i stedet for ved leddet som testes.

Under kjøringen kan operatøren når som helst stoppe maskinen med stoppnøkkelen. Hvis prøven går i stykker og faller, stopper maskinen seg selv. Testdataene blir deretter registrert. SOP tildeler drift og rutinemessig vedlikehold til laboratorieinspektøren og tilsyn med begge til laboratorieveilederen, og den støttes av en daglig vedlikeholdslogg – fjerning av støv, strømsjekk, smøring – avskrevet dag for dag.

Belastning og syklustelling: hva tallene skal være

Metodestandarden definerer hvordan man rister en pose; produktstandarden definerer hvor hardt og hvor lenge. For bærevesker er det QB/T 1333-2018Håndveske og ryggsekk, som setter testbelastningen i henhold til volumet på bagkroppen i stedet for, som den tidligere 2010-utgaven gjorde, i henhold til produktspesifikasjonen, og som vurderer kun skulderremmen der et enkelt håndtak og skulderremmen deler en overlappende sydd region. Typiske kommersielle tester går til 400 sykluser på doble skulderstropper under en spesifisert belastning på 6 kg, med håndtak evaluert etter egen belastning og sykluskombinasjon.

Fire hundre sykluser er et gulv, ikke et tak, og det er kalibrert til en hverdagsveske i stedet for til en 60-liters tørr duffel som vil bli kastet på et båtdekk i et tiår. Vårt interne lastbærekrav er 1500 sykluser og over, og for ekspedisjons- og marineprogrammer kjører vi betydelig høyere tellinger ved belastninger satt fra sekkens nominelle kapasitet i stedet for fra standardens volumtabell. Når en klients egen protokoll spesifiserer en annen kombinasjon – en tyngre last ved færre sykluser for å simulere bagasjehåndtering, eller en lettere last med mye høyere telling for å simulere pendling – tar maskinen ganske enkelt disse tallene. Hastighet, belastning og syklusmål er alle operatørinnstilt, noe som er hele poenget med å ha instrumentet internt i stedet for å kjøpe testspor eksternt.

Hvorfor denne testen er annerledes for sveisede vanntette poser

Det er her en vanntett utstyrfabrikk skiller seg fra en konvensjonell bagasjefabrikk. På en sydd veske er et skulderreim-anker en båndløkke fanget i en søm og forsterket med en stang-tack. Feilmodusen er trådslitasje og progressiv sting-uttrekking, og det melder seg selv: stingene løsner, løkken blir skjev, merker kjøperen før den slipper taket.

På en høyfrekvent sveiset pose er det ingen søm ved ankeret i det hele tatt, eller sømmen er dekorativ og den virkelige belastningsbanen går gjennom en sveiset lapp festet til TPU- eller PVC-overflaten på kroppspanelet. Det leddet svikter ved avskalling, ikke ved slitasje, og avskallingssvikt er stille og plutselig. En sveis som har vært litt kald – utilstrekkelig opphold, forurenset overflate, en dyse som har drevet ut av parallellen med en brøkdel av en millimeter – vil bestå en statisk trekktest komfortabelt og deretter delaminere ved lappkanten et sted mellom syklus 300 og syklus 900, fordi hver oscillasjonssyklus tar seg i samme forkant av bindingen.

Dette er feilen som genererer vurderingene hver kategorisjef kjenner igjen: vesken som var fin for en sesong og deretter "stroppen kom akkurat av vesken" med en ren, ufraynset lappomriss etterlatt. Det er også, viktigere, envanntettingsvikt og ikke bare en styrkesvikt, fordi en delvis avskallet lapp åpner en lekkasjebane gjennom ansiktsmaterialet lenge før det skilles helt. En bag kan begynne å slippe inn vann ved skulderankeret mens den fortsatt bærer lasten perfekt.

Det er derfor oscillasjonstesteren ogdatastyrt strekk- og avskallingstesterleses sammen i stedet for hver for seg. Avrivningstesting gir oss den statiske bindingsstyrken til en sveisesøm i kilo mot vårt indre materialbord; oscillasjonstesting forteller oss om den bindingen overlever dynamisk, gjentatt, enkantsbelastning i geometrien den faktisk vil se i bruk. En sveis kan være sterk og fortsatt være tretthetsfattig hvis lappgeometrien konsentrerer peel i ett hjørne. Bare den andre testen finner det.

Hva vi ser på når en løpetur avsluttes

En fullført syklustelling er en bestått betingelse, ikke et bestått resultat. Når telleren stopper, kommer prøven ned og undersøkes mot en skriftlig sjekkliste: ingen adskillelse eller delvis adskillelse av håndtak, stropp eller ankerlapp; ingen delaminering eller løfting i kanten av sveiset armering; ingen brudd, deformasjon eller sprekkdannelse av spenner, glidere, D-ringer eller triglider; ingen trådbrudd ved noen forsterkende søm; ingen forvrengning av kroppspanelet rundt belastningspunktet; og, for poser med vognsystem, et håndtak som fortsatt trekkes ut og tilbake jevnt og låses positivt.

Alt mindre enn separasjon blir fortsatt registrert. En lappekant som har løftet seg med to millimeter ved 1500 sykluser er en forbigående pose og en sviktende prosess, og den går tilbake til engineering som et sveiseparameterproblem i stedet for å bli avskrevet. Der testen er destruktiv eller prøven er merket, settes prøven i karantene og kommer ikke inn på salgbart lager igjen.

Hvor den sitter i den bredere QC-kjeden

Ingen enkelt instrument sertifiserer en pose. Oscillasjonstesteren dekker dynamisk belastningsutholdenhet ved ankerpunktene, og den sender i alle retninger:glidelås frem- og tilbakegående liv testertar stengingen gjennom 3000 sykluser under en størrelsesegnet lateral og langsgående belastning; deslitasje testerog dengnidningsfargefasthetstesteradresse overflate holdbarhet og finish overføring; deprogrammerbart temperatur- og fuktighetskammereldes materialet som er satt gjennom varmt-fuktig og under null syklus før mekaniske egenskaper kontrolleres på nytt. Deretter går hele forsamlingen til full vanndykkingstesting på to timer eller mer for nedsenkbare produkter, eller kraftig regn og vannstråletesting for produkter vurdert til å motstå regn i stedet for nedsenking.

Kjører oscillasjonstestingetterklimaaldring er en av de mer avslørende sekvensene som er tilgjengelig for en kjøper, og det er verdt å spesifisere det eksplisitt. Limstøttede skjøter og noen TPU-filmkvaliteter mister meningsfull avrivningsstyrke etter syttito timers eksponering for varmt og fuktig. Et stroppanker som overlever 1500 nye sykluser og 600 sykluser etter aldring, forteller deg noe ingen romtemperaturtest noensinne vil.

Hva kjøpere bør be om

"Oscillasjonstestet" på et spesifikasjonsark betyr ingenting uten fire tall bak: belastningen i kilogram, syklustellingen, komponenten som er testet og akseptkriteriene. Spør etter alle fire. Spør om tellingen ble nådd eller om maskinen automatisk stoppet tidlig. Spør om posen ble testet ny eller etter miljøkondisjonering. Og spesifikt for sveisede produkter, spør om inspeksjonen etter test inkluderte kantløft ved sveisede armeringslapper, fordi en leverandør som kun inspiserer for separasjon vil rapportere en passering på en pose som allerede har begynt å flasse.

For OEM- og ODM-programmer setter vi disse parameterne i fellesskap på utviklingsstadiet, kjører dem på første artikler før verktøy fryses, og gjentar dem under produksjonen. Der det kreves en merkevares egen protokoll eller en tredjeparts laboratorierapport, blir de interne dataene forhåndsskjermen: vi vil heller finne problemet ved syklus 700 i vår egen etasje enn i en SGS- eller QIMA-rapport tre uker før forsendelse.

Ofte stilte spørsmål

Er oscillasjonstesting det samme som en falltest?

Nei. En falltest evaluerer hva som skjer med en pose og innholdet i en enkelt ukontrollert støt mot en hard overflate. Oscillasjonsstøttesting evaluerer tretthet ved bærepunktene under hundrevis eller tusenvis av kontrollerte last-og-slipp-sykluser. De finner forskjellige feil, og en bag kan passere den ene komfortabelt mens den svikter den andre.

Kan denne maskinen teste en myk kjøler eller en tørr bag samt en ryggsekk?

Ja. Alt med et definert bærepunkt kan henges fra armaturet - et enkelt trekkhåndtak på en tørr bag, doble skulderstropper på en kjøligere ryggsekk, et topphåndtak på en duffel. Produkter med myke sider er polstret ved armaturets kontaktområde slik at klemmen ikke sliter på stroppen og skaper en falsk feil ved grepet i stedet for ved skjøten.

Hvilken last skal brukes hvis posen ikke har publisert kapasitet?

Produktstandarden utleder det fra volumet til posekroppen. I praksis foretrekker vi for utendørsutstyr å teste med den nominelle kapasiteten et merke faktisk vil skrive ut på sin egen emballasje, pluss en margin, siden det er tallet en forbruker vil behandle som tillatelse.

Garanterer et bestått resultat at posen ikke vil svikte i feltet?

Det garanterer at designet og prosessen, som samplet, klarte en definert utmattelsesterskel. Feltholdbarhet avhenger også av produksjonskonsistens, og det er grunnen til at oscillasjonstesting kjøres på produksjonsprøver i stedet for bare på den gylne prøven, og hvorfor sveiseparametere i prosessen overvåkes uavhengig.

Er utstyret kalibrert?

Eksternt, av et akkreditert kalibreringshus, med sertifikatet oppslått på maskinen. Gjeldende sertifikat er fra 19. desember 2025 og rekalibrering forfaller 18. desember 2026. Kalibreringsstatus er en del av hver internrevisjon og er tilgjengelig for besøkende kunder på forespørsel.

Neste i denne serien

Det neste instrumentet vi vil åpne for er standard lyskildens fargetilpasningsskap – den lille, upretensiøse boksen som løser flere kundetvister enn noe annet utstyr i bygningen, fordi farge er den egenskapen hver kjøper inspiserer personlig og nesten alle inspiserer under feil lys.

Sealock har bygget høyfrekvent sveiset vanntett utstyr i over tjue år fra Dongguan, Kina og Ho Chi Minh City, Vietnam, for merker som OSPREY, Helly Hansen, SIMMS, AFTCO, West Marine og STANLEY. Hvis du vil ha den fullstendige testprotokollen for et program du utvikler, eller ønsker å spesifisere oscillasjonsparametere i din egen kvalitetsavtale, skriv tilinfo@sealock.com.hk.
