Seks lamper og ett svar: Standard lyskildens fargevurderingsskap

Av alle tvistene som oppstår mellom en fabrikk og et merke er det farge som produserer mest, og det produserer dem av en grunn som ikke har noe å gjøre med at noen er uforsiktig. To personer kan se på de samme to svarte panelene, i god tro, under forskjellig lys, og komme til motsatte konklusjoner. En av dem står under varme kontordownlights. Den andre holder prøven ved et vindu en overskyet morgen. Begge er sikre. Begge beskriver noe ekte. Panelene matcher virkelig under en lyskilde og stemmer virkelig ikke under en annen, og dette fenomenet - metamerisme - er ikke en mening, en stemning eller et skjermproblem. Det er en målbar egenskap ved de to materialene.

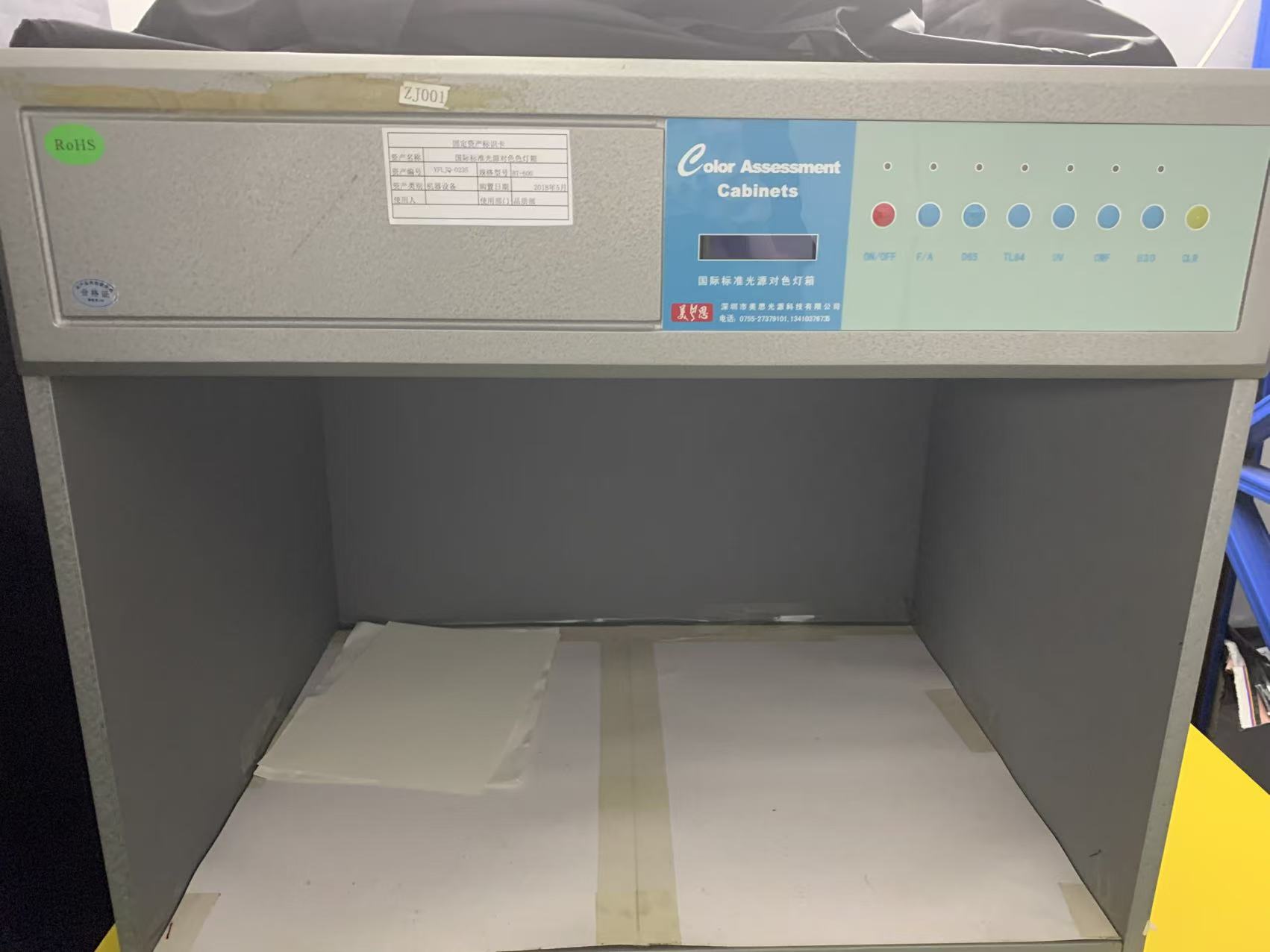

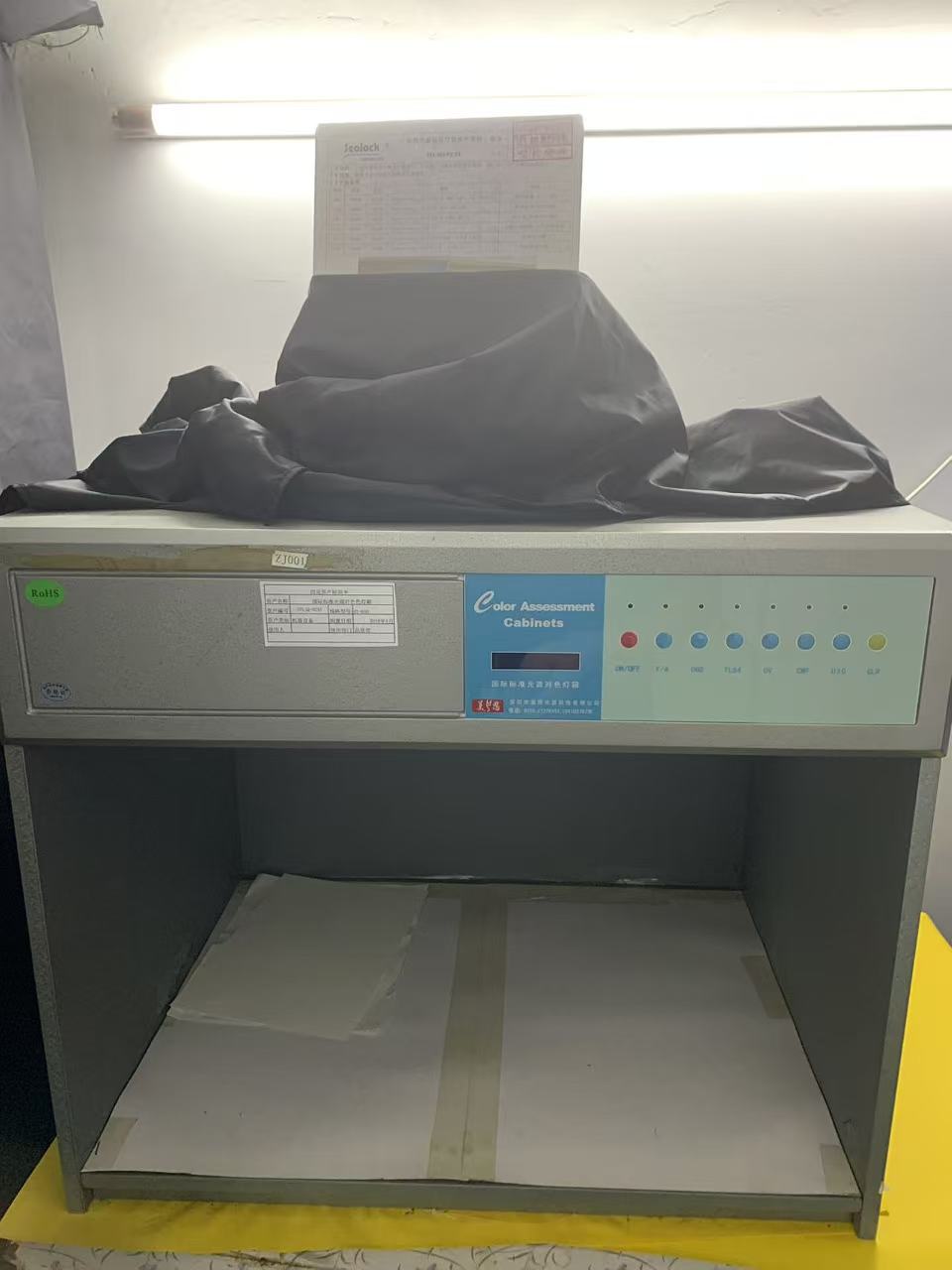

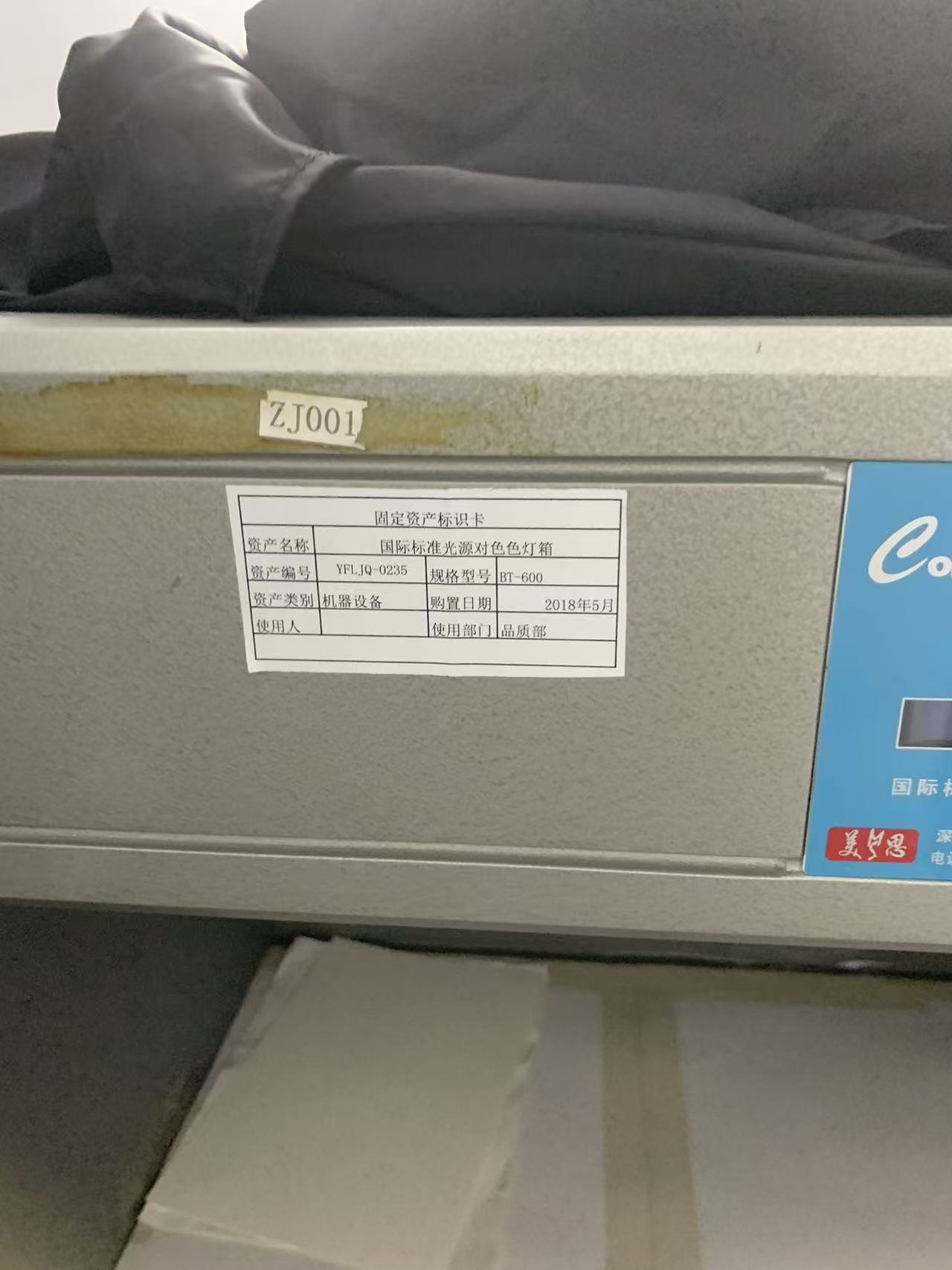

Instrumentet som avgjør dette argumentet før det starter, er den minst dramatiske maskinen i laboratoriet vårt: en grå stålboks med nøytralt interiør og seks lamper i taket. Aktiva YFLJQ-0235, modell BT-600, maskinnummer ZJ001, i bruk i vår kvalitetsavdeling siden mai 2018, drevet under kontrollert prosedyre YFL-WI-PZ-01, revisjon A/0, datert 28. desember 2023. Den har ingen bevegelige deler, ingen teller og ingen testsyklus. Det garanterer ganske enkelt at når to personer er uenige om farge, er de i det minste uenige under samme lys.

Hvorfor farger trenger en maskin i det hele tatt

En farge er ikke en egenskap ved et objekt. Det er produktet av tre ting multiplisert sammen: den spektrale kraftfordelingen til lyset som faller på objektet, den spektrale reflektansen til selve objektet og responsen til observatørens øye. Endre hvilken som helst og den oppfattede fargen endres. To materialer hvis refleksjonskurver har samme generelle form vil spore hverandre under hver lyskilde. To materialer hvis kurver krysser - samsvarer med total reflektert energi under en lyskilde, men divergerer i spektraldetaljene - vil matche under den lyskilden og skilles synlig under en annen.

Dette er ikke en sjelden kantkasse i vanntett utstyrsproduksjon. Det er nær standardtilstanden, fordi en enkelt sveiset pose er en samling av materialer som ble farget av helt forskjellige prosesser i helt forskjellige fabrikker. Kroppspanelet er en TPU- eller PVC-film eller belegg med pigment dispergert i polymeren. Båndet er løsnings- eller stykkefarget polyester. Glidelåstapen er farget tekstil og glidelåstennene er støpt harpiks eller belagt metall. Spennen er sprøytestøpt med masterbatch. Fôret er en annen vev med en annen fargeklasse. Seks leverandører, seks fargekjemi, en "svart" som en kjøper forventer er en svart.

Pigmentert film og farget tekstil deler nesten aldri en refleksjonskurve. De kan bringes til en visuell kamp i dagslys og fortsatt vise båndet som løper grønt eller brunt mot kroppspanelet under en butikks fluorescerende belysning. Hvis ingen sjekket, er den første personen som oppdager dette kjøperens merchandiser, som står i et utstillingsrom og holder en produksjonsprøve mot en godkjent prøve, tre uker før en lansering.

De seks lyskildene, og hva hver enkelt er for

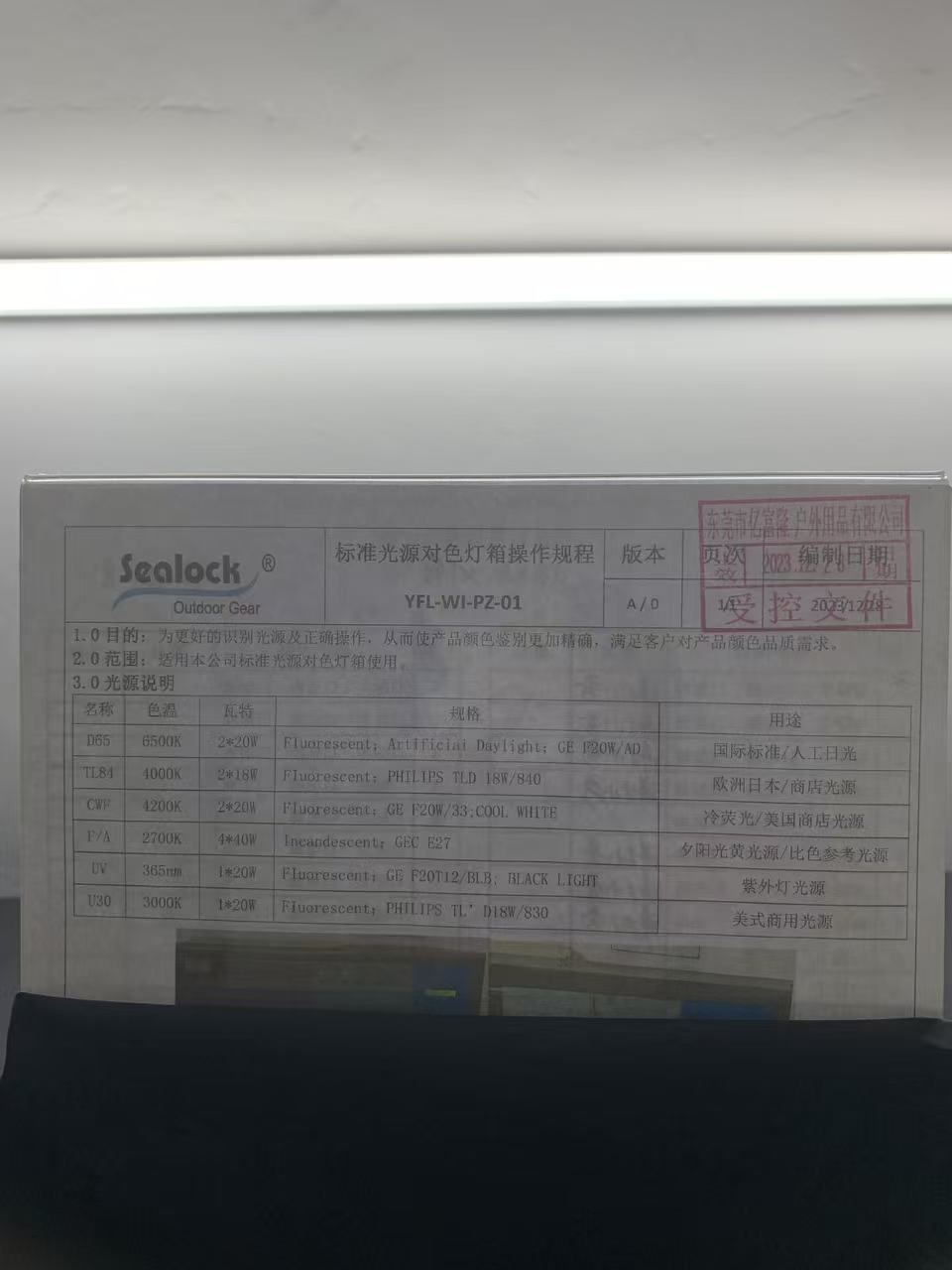

Vår SOP viser lampekomplementet og, avgjørende, hva hver lampe representerer. Denne tabellen er den delen av prosedyren operatører faktisk bruker daglig.

D65 — 6500K, kunstig dagslys.Den internasjonale referanselyskilden, som står for gjennomsnittlig dagslys fra nordhimmelen. Hver fargegodkjenning i systemet vårt starter her, og med mindre en kunde spesifiserer noe annet, er dette lyset som en farge aksepteres eller avvises under. Det er det nærmeste bransjen har en nøytral dommer.

TL84 — 4000K, trifosfor fluorescerende.Butikkbelysningen til europeisk og japansk detaljhandel. Hvis et merke selger gjennom europeisk eller japansk fysisk detaljhandel, er TL84 ikke valgfritt: det er lyset produktet vil bli bedømt under ved kjøpspunktet, som er der fargeklager faktisk oppstår.

CWF — 4200K, kald hvit fluorescerende.Den amerikanske detaljhandelen. En sammenkobling som matcher under D65 og mislykkes under CWF, er en sammenkobling som vil se feil ut på en hylle i en amerikansk storboksbutikk, uansett hvor bra den ser ut i prøverommet.

F/A — 2700K, glødelampe.Varmt wolframlys som passer inn for belysning i hjemmet og gjestfrihet og for sen ettermiddagssol. Det er den tøffeste testen for noe i den rød-til-brune familien og for nesten nøytrale, som skifter dramatisk under den.

U30 — 3000K.Varm amerikansk kommersiell belysning, vanlig i spesialbutikker og i økende grad i frilufts- og livsstilsbutikker som favoriserer en varmere atmosfære enn et supermarked.

UV — 365nm, svart lys.Ikke en fargebelysning i det hele tatt. Denne lampen eksisterer for å avsløre optiske lysende midler, og den er et av de mest nyttige diagnostiske verktøyene i kabinettet. Hvite og bleke farger lyses ofte opp med fluorescerende blekemidler som konverterer UV til synlig blått, noe som får stoffet til å se hvitere ut enn hvitt. Optiske blekemidler brytes ned ved soleksponering og ved vask. Et hvitt panel som lyser strålende under UV er et hvitt panel som vil gulne synlig i bruk mens et uopplyst panel ved siden av blir stående. UV-lampen avslører også tilfellet der to hvite passer perfekt innendørs fordi de inneholder forskjellige lysende belastninger som tilfeldigvis balanserer under ett lys - og divergerer utendørs under ekte UV-rikt sollys.

Panelet bytter disse individuelt, og en visning av medgått tid sporer lampetimer. Den skjermen betyr mer enn den ser ut. Fluorescerende lamper driver i spektraleffekt lenge før de svikter, og et gammelt D65-rør slutter stille å være D65. Bransjepraksis er å bytte ut lamper på akkumulerte timer i stedet for ved feil - vanligvis rundt to-tusen-timers-merket - som er grunnen til at timetelleren er en del av instrumentet i stedet for et tilbehør.

Hvordan vi bruker det

Formålet som er oppgitt øverst i vår SOP er enkelt: å identifisere lyskilder på riktig måte og betjene kabinettet riktig, slik at produktfargevurderingen er mer nøyaktig og oppfyller kundens krav til fargekvalitet. Arbeidsmetoden bak den setningen er grei og uforsonlig av snarveier.

Den godkjente standarden - en signert lab-dip, en godkjent fargeprøve, en gylden prøve eller en fysisk fargebrikke levert av kunden - plasseres ved siden av produksjonsprøven inne i skapet, på det nøytrale grå gulvet, uten andre fargede objekter i synsfeltet. Begge er orientert på samme måte, fordi vevde og belagte materialer reflekterer forskjellig langs og på tvers av kornet, og en prøve rotert nitti grader kan leses som en annen nyanse. Visningen er fra omtrent 45 grader til den opplyste overflaten, som er geometrien alle visuelle vurderingsstandarder konvergerer etter fordi den skiller overflateglans fra kroppsfarge.

D65 kommer først og gir primærdommen. Operatøren bytter deretter gjennom TL84, CWF, U30 og F/A etter tur, og ser ikke etter om paret fortsatt matcher perfekt under hver, men for omretningav eventuelle forskjellendringer. Et par som går konsekvent litt lys under hver lyskilde har et skyggeproblem, som kan fikses ved å justere fargestoffet eller pigmentbelastningen. Et par som matcher under D65 og kjører grønt under TL84 og rødt under F/A har et metamerismeproblem, som ikke kan fikses ved å justere belastningen — det krever et annet fargesystem, og det oppdages langt bedre på en lab-dip enn på en beholder med ferdigvarer.

UV-lampen kjøres på alle hvite, bleke farger og alle materialer der det er mistanke om innhold av lysstoffrør. Resultatene registreres mot kundens karakterskala, og der det kreves en numerisk verdi, krysssjekkes den visuelle vurderingen med instrumentell fargeforskjellsmåling. De to er komplementære: Instrumentet gir et repeterbart nummer som overlever å bli sendt på e-post, og kabinettet gir dommen et menneske faktisk vil gjøre mens han holder produktet.

Problemet med sveiset pose er det ingen som advarer deg om

Det er ett fargeproblem som er spesifikt for høyfrekvent sveiset konstruksjon, og det fanger opp nye programmer regelmessig.

Sveising er en termisk prosess. Polymeren ved sveiselinjen drives til smeltetemperatur og avkjøles deretter under trykk, og noen pigmentsystemer skifter når det skjer. En mørkegrå TPU kan fange opp et svakt brunt støp langs sveisesømmen. En mettet rød kan bli marginalt mørkere i det sveisede båndet. På en veske med lange, fremtredende sømmer er ikke det båndet en defekt kjøperen vil tilgi som en prosesskarakteristikk - det leses som to nyanser av materiale på ett produkt.

Skapet er der dette blir fanget, og det blir fanget opp ved å sammenligne en sveiset kupong med usveiset materiale fra samme rull under alle seks kilder, ikke bare under dagslys. Der et skift dukker opp, er det et sveiseparameterspørsmål, og det går tilbake til engineering medskrelle testdatafor den samme parameteren satt ved siden av, fordi å redusere oppholdstiden for å beskytte fargen vil også redusere bindingsstyrken hvis det gjøres uforsiktig. Vinduet som tilfredsstiller begge er smalere enn vinduet som tilfredsstiller den ene alene, og å finne det er en stor del av hva utviklingen på et nytt materiale faktisk består av.

Det samme skapet graderer også fargeresultatene fragnidningsfargefasthetstester, siden gråskalagradering i seg selv er en visuell sammenligning og er meningsløs under ukontrollert belysning, og den brukes til å sjekke farge ettertemperatur- og fuktighetskammerhar eldet et materialsett. Aldring av varme og fuktighet påvirker ikke bare mekaniske egenskaper. Den flytter farge, og en sort som har blitt litt bronse etter syttito timer ved forhøyet temperatur er informasjon et merke vil ha før det forplikter seg.

Hva en kjøper bør spesifisere

De fleste fargekonflikter vi ser kommer fra andre leverandører spores tilbake til en kjøpsspesifikasjon som sier "farge for å matche godkjent prøve" og ikke noe mer. Den setningen inneholder ingen lyskilde, ingen toleranse, ingen karakterskala og ingen angivelse av hvilke komponenter som må samsvare med hvilke. Det er et argument som venter på en leveringsdato.

En spesifikasjon som forhindrer argumentet nevner fire ting. Først, godkjenningslyskilden - normalt D65, og hvis produktet vil være i europeisk eller japansk detaljhandel, D65 pluss TL84, eller pluss CWF for det amerikanske markedet. For det andre den akseptable forskjellen, enten som en gråskala karakter eller som en numerisk fargeforskjellstoleranse. For det tredje, hvilke komponenter som holdes til kroppsfargen og hvilke som er tillatt å være en bevisst annen tone, fordi på en teknisk veske er webbingen og kroppen ofte ikke ment å matche, og å holde dem til en fyrstikk som aldri var ment, kaster bort alles tid. For det fjerde, om innholdet av optisk blekemiddel er begrenset, noe som betyr noe for ethvert hvitt eller pastellprodukt med lang forventet levetid utendørs.

Med disse fire elementene i en spesifikasjon blir fargegodkjenning en sjekk. Uten dem blir det en forhandling gjennomført på e-post mellom to personer som står under forskjellige lamper.

Ofte stilte spørsmål

Kan ikke et spektrofotometer erstatte lysboksen?

Nei, og ikke av den grunnen folk forventer. Et instrument gir et repeterbart tall under ethvert lyskilde du ber det om å beregne, og det er bedre enn det menneskelige øyet til å oppdage små konsistente skift. Men et numerisk pass kan fortsatt tilsvare en visuelt åpenbar mismatch når glans, tekstur eller overflatestruktur er forskjellig mellom de to materialene, noe som rutinemessig er tilfellet når man sammenligner en blank sveiset film med en matt vevd. Begge verktøyene trengs. Instrumentet rapporterer; regjeringen bestemmer.

Hvorfor kan vi ikke bare godkjenne farger utendørs i dagslys?

For dagslys er ikke én ting. Spekteret endres med tid på døgnet, sesong, breddegrad, skydekke og hva som reflekteres inn i det fra nærliggende overflater. En farge godkjent kl. 10.00 under tynn sky og avvist kl. 16.00. under klar himmel ble aldri godkjent mot en fast referanse. D65 eksisterer nettopp slik at referansen ikke beveger seg.

Hvordan håndterer du en kunde hvis godkjente fargeprøve har bleknet?

Fysiske standarder eldes, spesielt tekstilprøver som har blitt håndtert og eksponert. Der en godkjent standard er gammel, flagger vi den i stedet for å matche den i det stille – å matche en ny produksjonskjøring til en falmet referanse baker inn blekningen i varene. Den vanlige oppløsningen er en gjenutgitt standard eller et numerisk mål som er avtalt mot den opprinnelige spesifikasjonen.

Trenger skapet kalibrering?

Selve skapet har ikke noe måleelement å kalibrere, men lampens tilstand er tilsvarende kontroll. Lampetimer spores på den innebygde måleren og rør byttes ut på akkumulerte timer i stedet for ved feil, siden spektraldrift går foran utbrenning med lang margin. Lampebytteprotokoller er en del av utstyrsmappen og tilgjengelig for besøkende revisorer sammen med kalibreringssertifikatene til måleinstrumentene i laboratoriet.

Er fargesjekket én gang, eller gjennom hele produksjonen?

Over hele. Lab-dip og godkjenning av første artikkel etablerer målet; inspeksjon av innkommende materiell kontrollerer hver rull og hvert båndparti mot den; i prosesskontroller fangstdrift mellom materialpartier innenfor én ordre. Fargedrift mellom to ruller med nominelt identisk film er vanlig nok til at å behandle godkjenning som en engangshendelse er hvordan en forsendelse ender opp med to nyanser av samme pose i én kartong.

Hvor dette sitter i serien

Dette skapet lukker en sløyfe som går gjennom det meste av laboratoriet. Det graderer fargingen produsert avslitasje tester, den leser resultatene fra fargeekthetsarbeid, den sjekker materialsett før og etter miljøaldring, og den verifiserer at sveiseparameterne våreoscillasjon og utholdenhetstesting av glidelåsvalidere for styrke har ikke blitt kjøpt på bekostning av utseende. Styrke og utseende er ikke uavhengige variabler i sveiset konstruksjon, og instrumentet som holder dem ærlige er det uten bevegelige deler i det hele tatt.

Sealock har bygget høyfrekvent sveiset vanntett utstyr i over tjue år fra Dongguan, Kina og Ho Chi Minh-byen, Vietnam. Hvis du vil ha vår fargegodkjenningsprotokoll, eller ønsker belysnings- og toleransespråk skrevet inn i din egen kvalitetsavtale før et program starter, skriv tilinfo@sealock.com.hk.
