Inne i en produksjonskjøring: Hvordan en Hi-Vis vanntett motorsykkelveske er bygget ved Sealock

De fleste fabrikkomvisninger er fotografier av rene gulv. Denne er en produksjon som pågår - et fluorescerende motorsykkelbagasjeprogram med høy synlighet som beveger seg gjennom vårt Dongguan-anlegg fra sveiset panel til lufttestet ferdig enhet. Fargen gjør det uvanlig enkelt å følge: hvert trinn i sekvensen er det samme fluorescerende gult, så en enkelt tur nedover linjen viser at produktet settes sammen foran deg.

Det er også et nyttig program for å dokumentere, fordi motorsykkelbagasje sitter i den krevende enden av hva vanntett sveiset konstruksjon må overleve. En halebag eller tankbag utsettes for kontinuerlig regn i motorveisfart, veispray som bærer grus og salt, UV, vibrasjoner, varme fra maskinen under den og gjentatte stroppspenninger mot en hard monteringsplate. Den må forbli forseglet gjennom alt dette mens den forblir synlig om natten. Svært lite av det som gjør det mulig er synlig i det ferdige produktet.

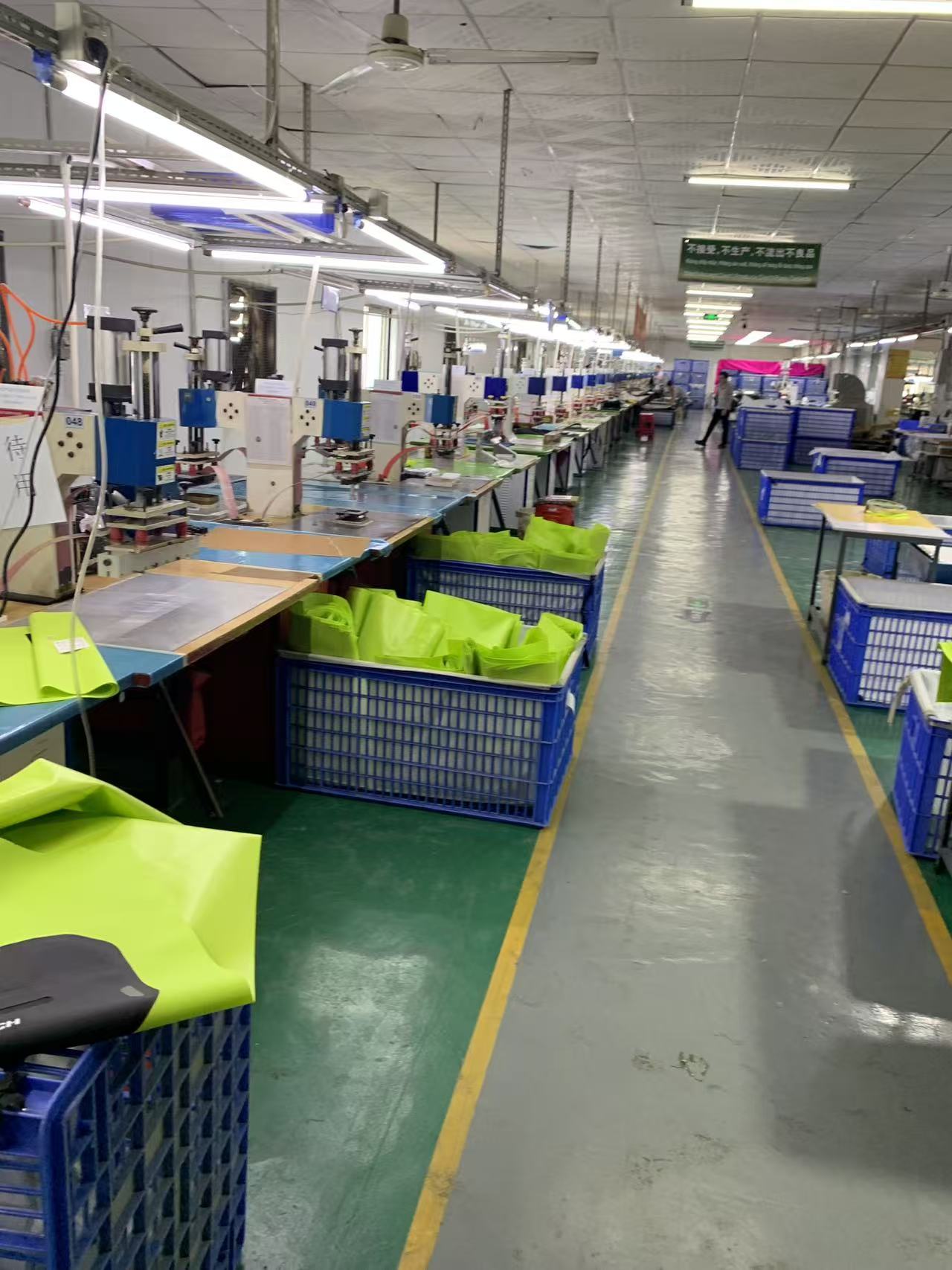

Trinn én: høyfrekvent sveising

Alt på dette produktet som skal holde seg vanntett er sveiset, ikke sydd. Høyfrekvent sveising passerer et elektromagnetisk felt gjennom det TPU-belagte materialet, som eksiterer polymermolekylene og genererer varme fra selve materialet i stedet for å påføre det fra utsiden. Under dysetrykk smelter de to flatene sammen til en enkelt homogen seksjon. Det er ingen nålehull å tette etterpå, og ingen sømtape å skrelle av i år tre.

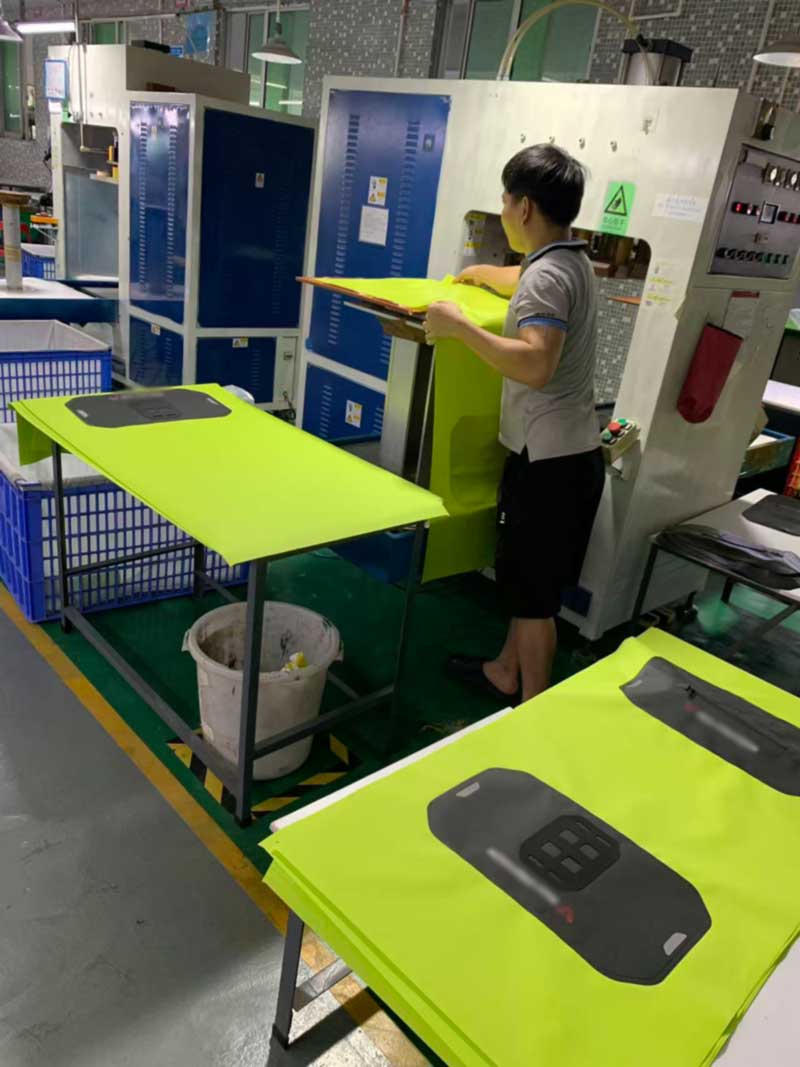

Linjen går en stasjon per sveis. En operatør plasserer det kuttede panelet mot stansene, lukker vernet og sykler maskinen; dysen, oppholdstiden, effektinnstillingen og kjøletiden er fastsatt av et parameterkort på stasjonen i stedet for av operatørens vurdering. Det er her disiplinen bor. En sveis som er en brøkdel underkraftig ser identisk ut med en riktig sveis, passerer en tilfeldig slepebåt og svikter ved avskalling i forkanten et sted rundt tusen belastningssykluser. Det er nettopp feilen våroscillasjonspåvirkningstestingogtesting av skrellstyrkefinnes for å fange, og hvorfor sveiseparametere er kvalifisert på kuponger før en produksjonsordre starter i stedet for å justeres i farten.

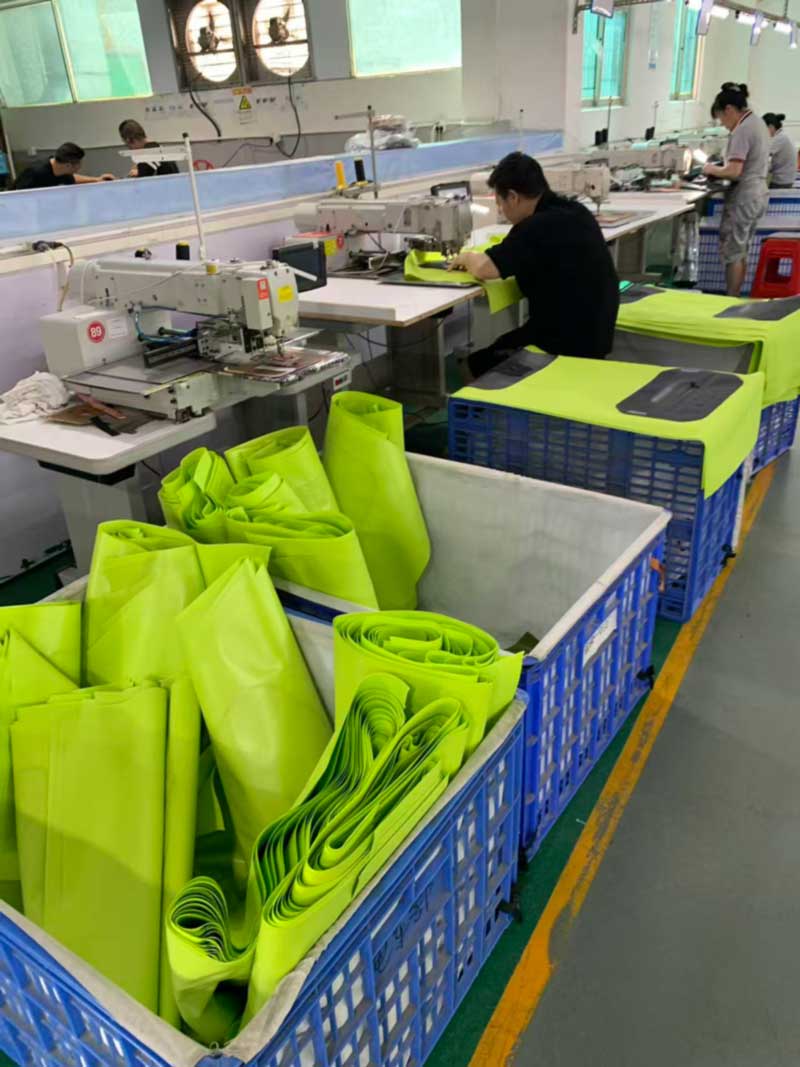

Trinn to: mønstersøm for den bærende armeringen

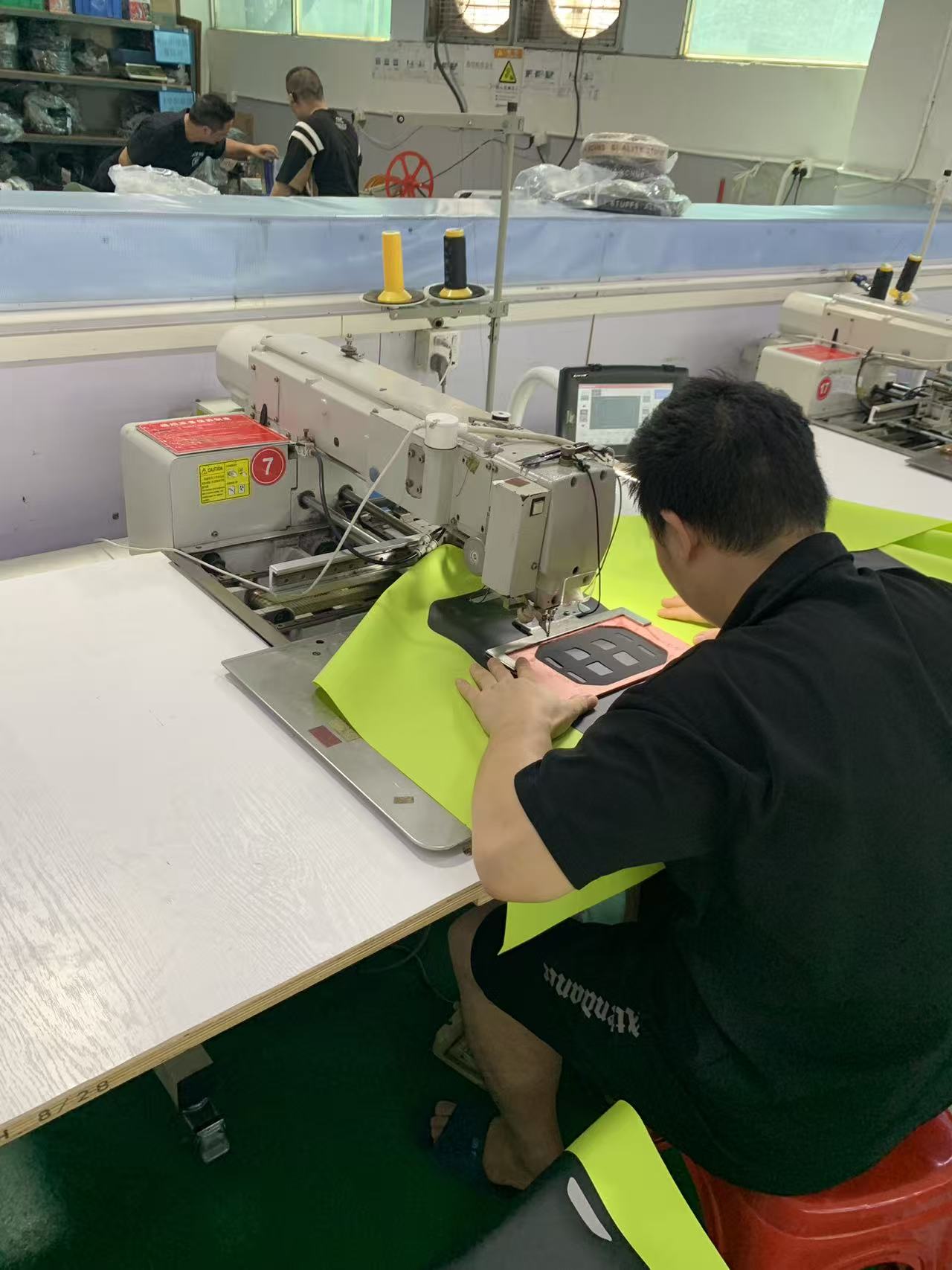

Ikke alle skjøter på en vanntett pose skal sveises, og å late som noe annet gir dårligere produkter. På dette programmet er det mørke forsterkningspanelet som bærer monteringsutstyret festet på en programmerbar mønstersymaskin, som kjører en lagret stingbane identisk på hver enhet.

Begrunnelsen er mekanisk. En sveiset binding er ekstremt sterk i skjærkraft og relativt sårbar i avskalling; en sammensydd skjøt fordeler konsentrerte punktbelastninger over mange forankringspunkter og tolererer den gjentatte enkeltveis trekkingen som en monteringsstropp påfører. Der en belastningsbane er konsentrert og syklisk - en monteringsplate, et hardpunkts-anker - overgår søm sveising, og hvor skjøten må være vanntett, er sveising det eneste ærlige svaret. Ingeniørarbeidet bestemmer hvilken som er hvilken, og sørger deretter for at det sammensydde området sitter utenfor den forseglede konvolutten eller selv er støttet av en sveiset barriere.

En programmerbar maskin er viktig her av en grunn som ikke har noe med hastighet å gjøre. Håndstyrt søm varierer mellom operatører og mellom første og firehundredel av et skift. En lagret bane gjør det ikke. Når et merkes eget kvalitetsteam trekker tre enheter fra forskjellige kartonger og sammenligner forsterkningssømmene, bør de se på det samme produktet tre ganger.

Trinn tre: montering

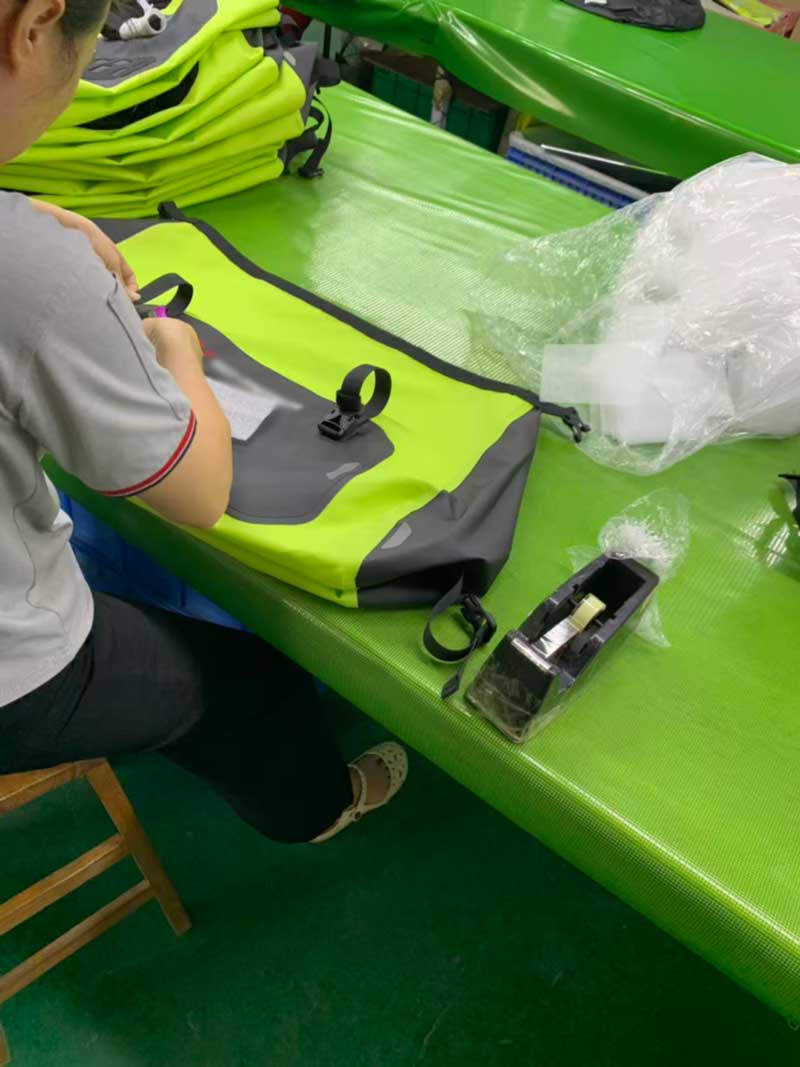

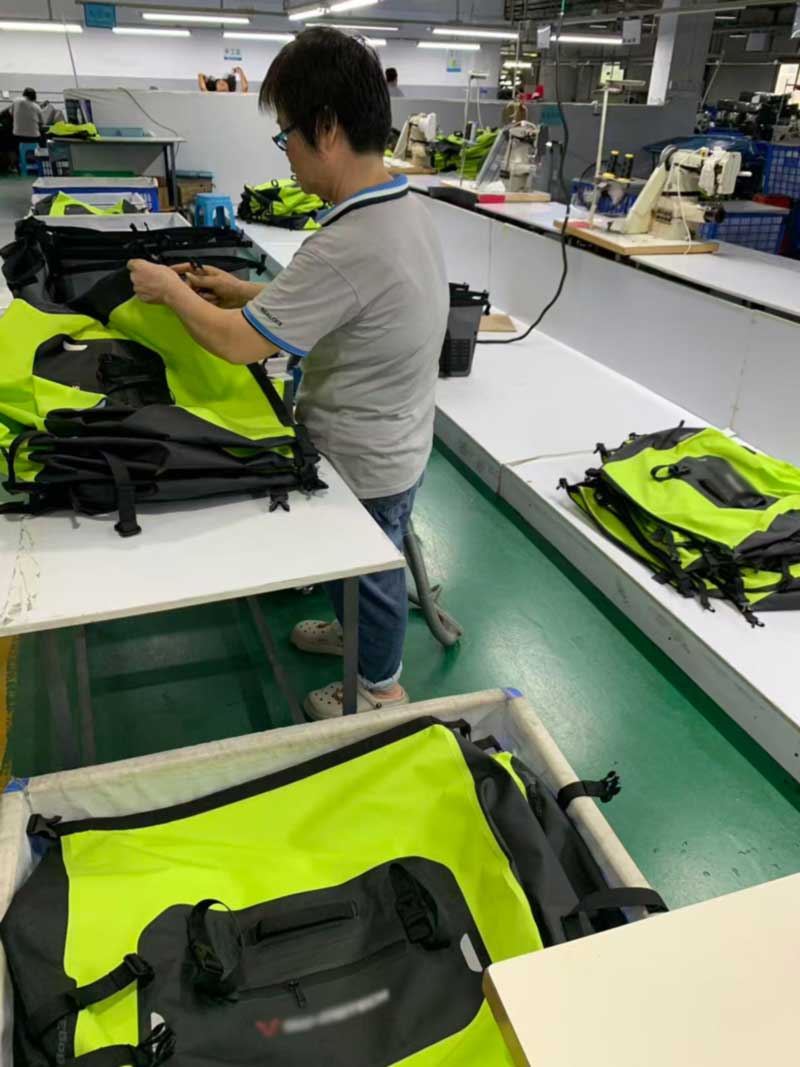

Montering er der de flate komponentene blir en pose: kropp til base, lukkesystem, innvendig struktur, kantbinding, deretter webbing, spenner, justeringsanordninger og maskinvare. Det er den mest arbeidskrevende etappen på linjen og den med flest muligheter til å introdusere en defekt som ingen maskin vil fange opp.

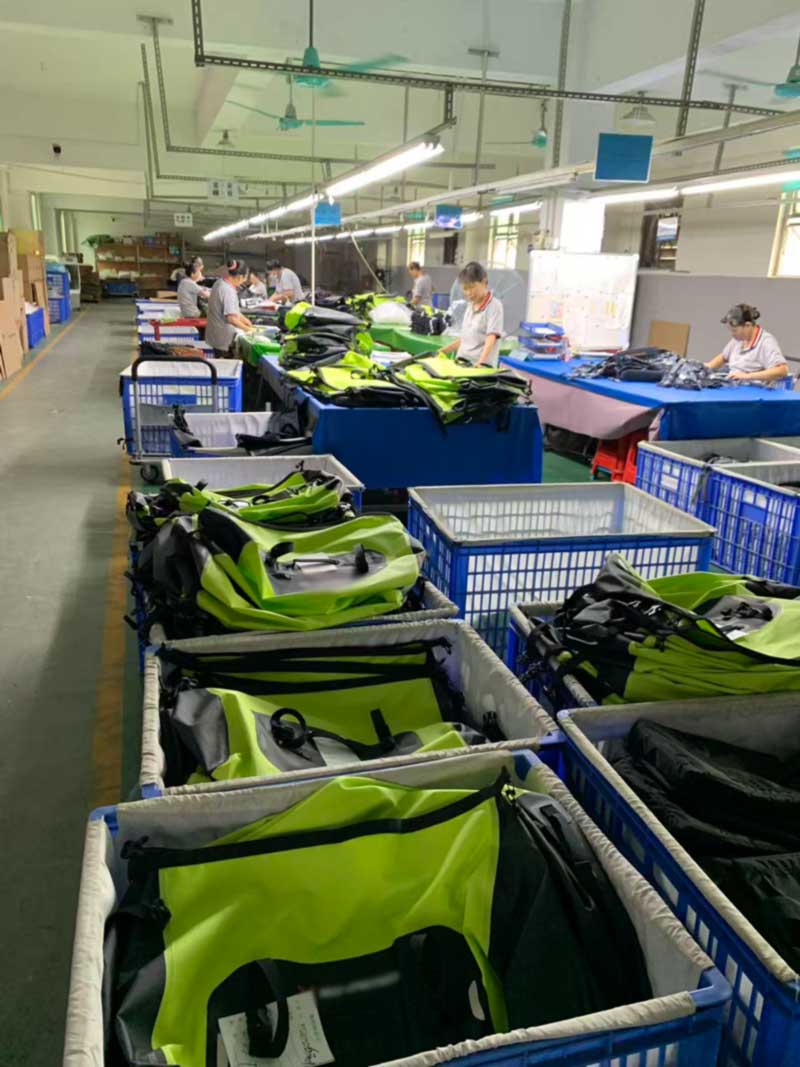

To praksiser gjør det meste av arbeidet her. Den første er flyt i ett parti — komponenter for ett produksjonsparti reiser sammen i sin egen kasse og blandes ikke sammen, slik at hvis et problem blir funnet ved sluttinspeksjon, kan det spores tilbake til en spesifikk materialrull, en spesifikk sveisestasjon og et spesifikt skift i stedet for til "ordren". Den andre er in-line-inspeksjon i stedet for end-of-line-inspeksjon: operatøren som monterer maskinvaren sjekker sveisene hun håndterer, og en enhet med en mistenkt søm forlater linjen på det punktet i stedet for å reise hele veien til pakking før noen ser på den.

Trinn fire: hver enhet blåses opp og lekkasjetestes

Dette er scenen som er mest verdt å fotografere, og den som oftest hoppes over andre steder.

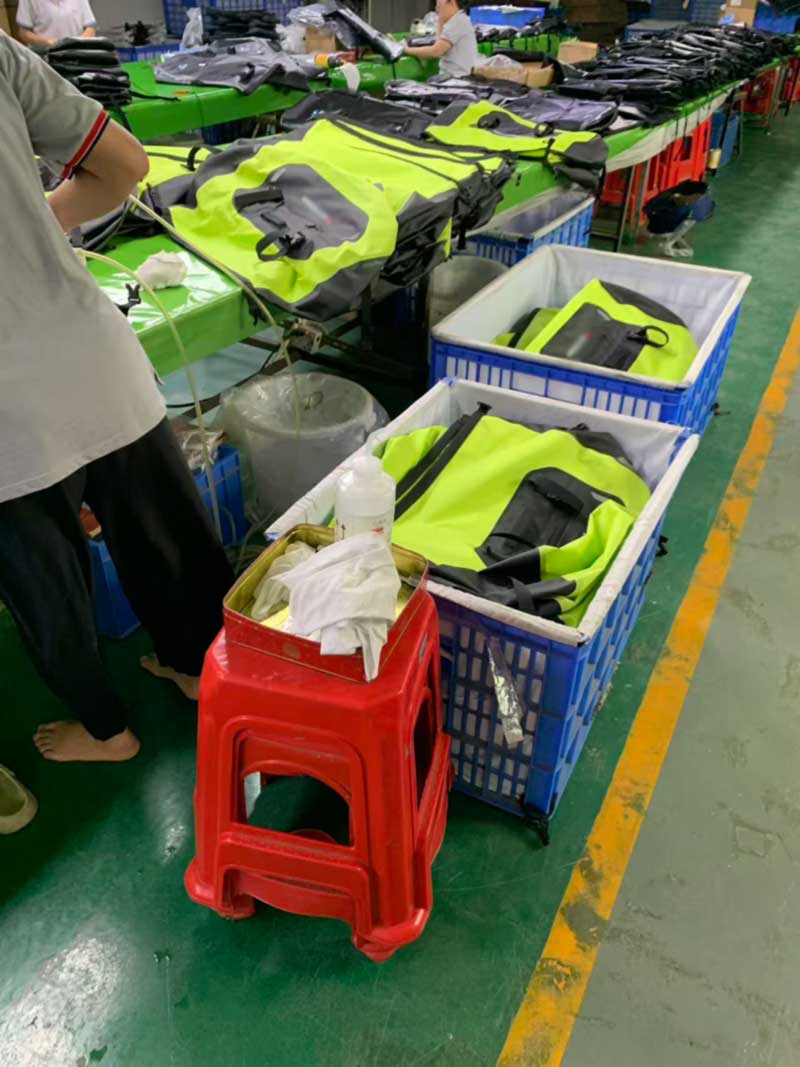

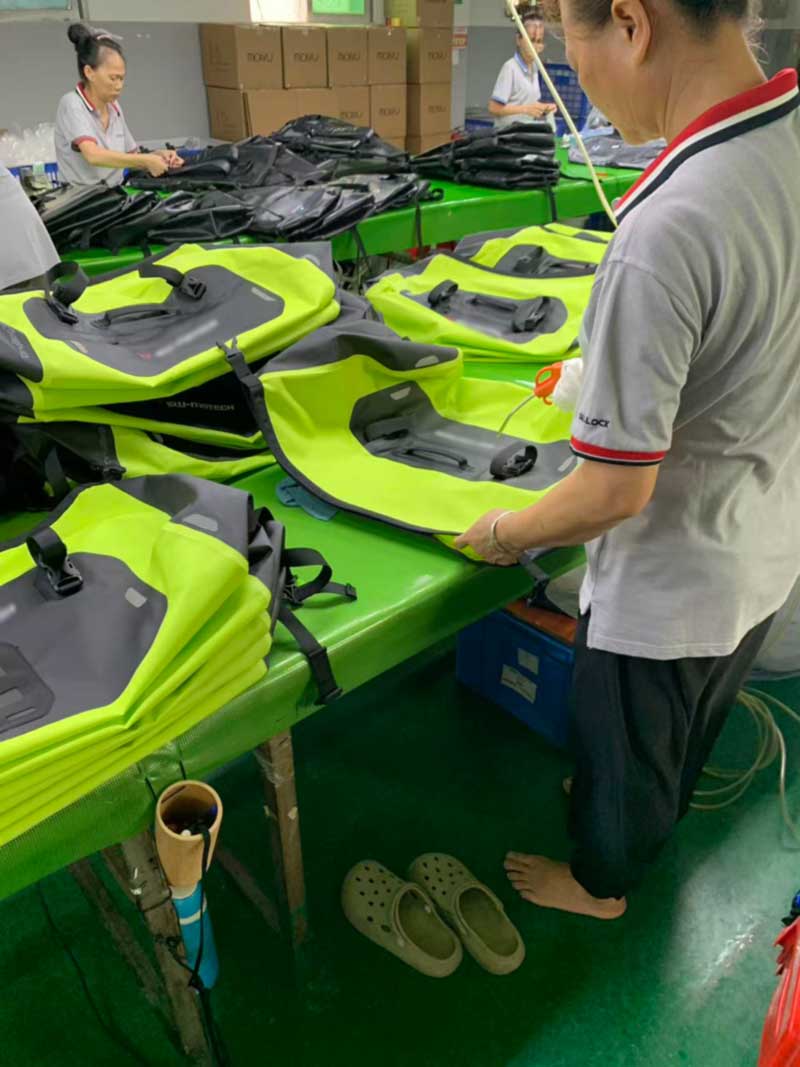

Hver ferdige pose er forseglet, blåst opp gjennom en luftledning og sjekket for lekkasjer. Ikke en prøve. Ikke den første artikkelen. Hver enhet. En oppblåst pose setter hver sveis under samtidig internt trykk, som er den raskeste måten å finne et nålhull, et kaldt sted på slutten av et sveiseløp, et hakk med dysekanter eller en maskinvaregjennomføring som ikke var ordentlig forseglet. En pose som holder trykk har en kontinuerlig, intakt forseglet konvolutt; en pose som ikke gjør det, ikke – og ingen mengde visuell inspeksjon erstatter det binære svaret.

Grunnen til at dette er kommersielt viktig er enkel. Vanninntrenging er den ene feilmodusen som et vanntett produkt ikke kan overleve med omdømme. Et slitt panel er en klage; en gjennomvåt laptop eller en våt sovepose på slutten av en våt tur er en retur, en anmeldelse og en tapt kunde. Statistisk prøvetaking er passende for dimensjonale og kosmetiske attributter. Det er ikke passende for den enkelte egenskapen hele produktet er oppkalt etter.

Utover 100 % lufttesten trekkes produktet fra programmet for laboratoriebatteriet: nedsenking eller spraytesting til produktets nominelle beskyttelsesnivå, pluss mekaniske og miljømessige kontroller, inkludertglidelås sykling under belastning, slitestyrke, ogaldring av varme og fuktighetfor materialsett som har endret seg siden forrige bestilling.

En merknad om fargen

Fluorescerende hi-vis er en av de vanskeligere fargene å kjøre konsekvent. Fluorescerende pigmenter er mindre stabile enn konvensjonelle, de skifter merkbart mellom materialpartier, og de endrer utseende dramatisk under forskjellig belysning - som er hele poenget med fargen, og også grunnen til at en kunde som godkjenner en skjerm under kontorbelysning kan bli ubehagelig overrasket over produksjon i dagslys. Hver rull på dette programmet kontrolleres mot den godkjente standarden under kontrollert belysning i vårstandard lyskildeskapfør den kuttes, og sveisede kuponger kontrolleres på nytt etterpå, fordi varmen fra selve sveisesyklusen kan forskyve et fluorescerende pigment i sømmen.

Hvordan dette ser ut fra en kjøpers side

Et program som dette kjører på avgjørelser tatt måneder før det første panelet sveises: hvilke skjøter som sveises og hvilke som er sydd, hvilke sveiseparametere ble kvalifisert på kuponger og med hvilken avskallingsstyrke, hvilke maskinvarepartier som bestod korrosjonstesting, hvilken belysningsmasse fargen ble godkjent under, og om 100 % lekkasjetesting er skrevet inn i kvalitetsavtalen eller bare. Ingen av disse avgjørelsene er synlige på et fotografi av en ferdig pose. Alle avgjør om produktet fortsatt er vanntett i år tre.

Sealock har bygget høyfrekvent sveiset vanntett utstyr i over tjue år, med fasiliteter i Dongguan, Kina og Ho Chi Minh-byen, Vietnam, som serverer utendørs, marine, powersport og livsstilsmerker over hele verden. For OEM- og ODM-henvendelser, eller for å diskutere et eget program, skriv tilinfo@sealock.com.hk.
