27,12 MHz-standarden: Hvorfor varmes RF-sveising annerledes

Kjerneskillet mellom RF-sveising og konvensjonell termisk binding er ikke bare effektivitet – det er retningen varmen beveger seg gjennom materialet.

Konvensjonelle metoder (varme stenger, oppvarmede plater, varmepistoler) tilfører energi til materialoverflaten og er avhengig av ledning for å bringe interiøret til bindingstemperatur. For tynne filmer fungerer dette tilstrekkelig. For de tykke, tette TPU-laminatstoffene som brukes i førsteklasses vanntett utstyr, skaper det et praktisk problem: å bringe det indre grensesnittet til fusjonstemperatur krever nok overflateoppholdstid til å risikere å svi eller deformere det ytre laget først. Vinduet mellom "ikke nok" og "for mye" smalner av ettersom materialtykkelsen øker.

RF-sveising omgår dette ved å generere varme fra innsiden av materialet i stedet for å lede det innover. Profesjonelt RF-sveiseutstyr fungerer ved 27,12 MHz – det utpekte ISM (industrielt, vitenskapelig og medisinsk) radiofrekvensbånd som er tildelt denne klassen av industrielt utstyr. Ved denne frekvensen får det vekslende elektromagnetiske feltet polare molekyler i TPU til å forsøke ominnretting med hver oscillasjon: omtrent 27 millioner ganger per sekund. Den molekylære friksjonen dette produserer genererer varme jevnt i hele sveisesonen, ved grensesnittet der fusjon må skje, uten å stole på overflate-til-interiør termisk ledning.

Under samtidig påført pneumatisk trykk når materialet ved sammenføyningsgrensesnittet fusjonstemperatur og lagene smelter sammen på molekylært nivå. Når feltet er fjernet og materialet avkjøles under vedvarende trykk, eksisterer ikke lenger den opprinnelige grensen mellom de to panelene strukturelt - sveisesonen har blitt et enkelt kontinuerlig stykke materiale. Ved destruktiv trekktesting holder denne sonen vanligvis forbi bruddpunktet til det omkringliggende basisstoffet. Dette resultatet er den praktiske målestokken for en riktig utført RF-sveis.

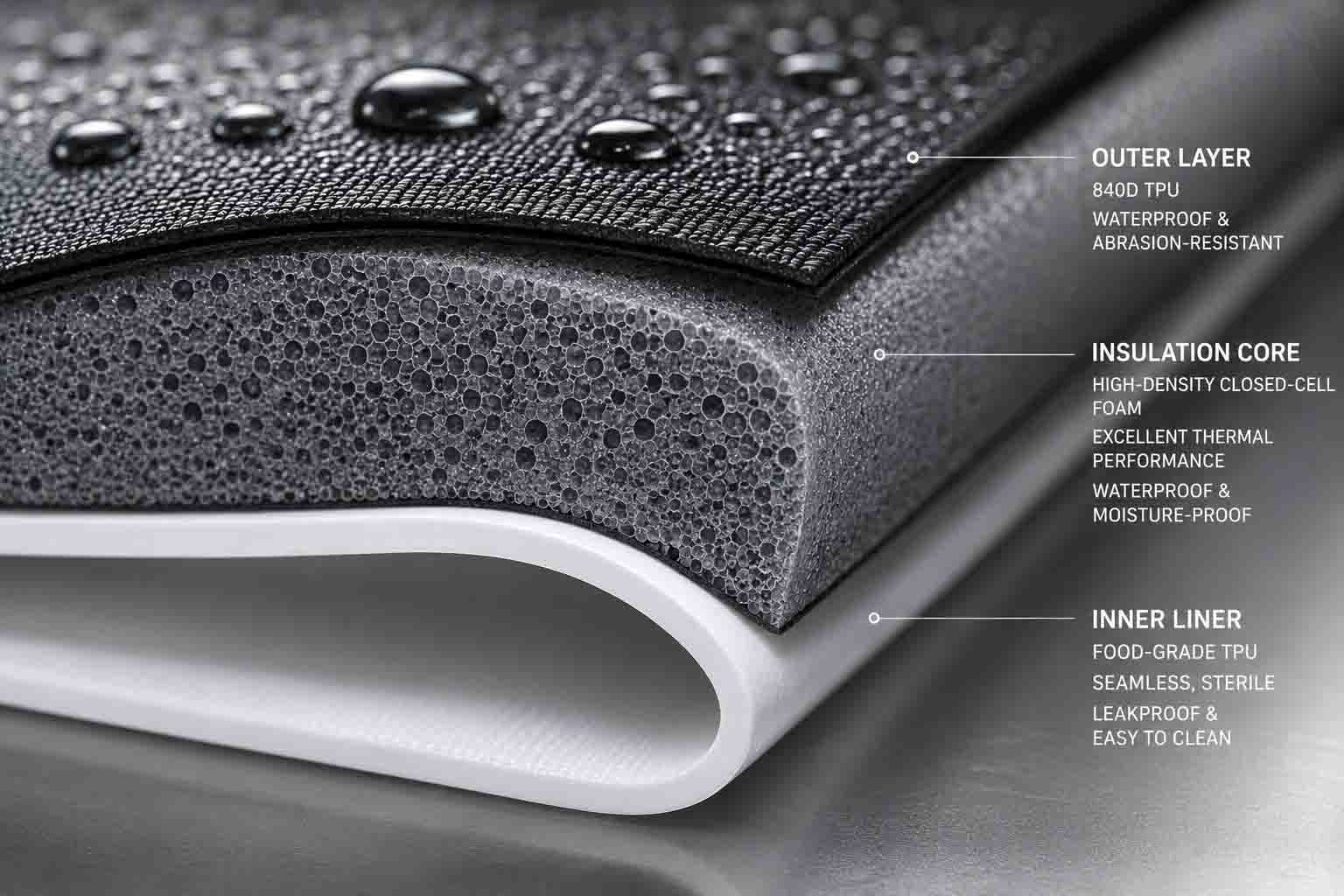

Sveising 840D High-Tenacity TPU: En smalere margin for feil

RF-sveising fungerer på tvers av en rekke kompatible termoplaster—PVC, PET, EVA, ulike PU-belagte stoffer. For tøffe utendørsapplikasjoner som krever vedvarende slitestyrke og strukturell integritet under belastning, er 840-denier høyfast TPU referansematerialet. Det er også den som stiller størst krav til prosesskalibrering.

Høyere denier betyr mer materialmasse ved sveisesonen, noe som krever mer elektromagnetisk energi for å bringe til fusjonstemperatur. Problemet er at dette ikke bare betyr å skru opp strømmen. Driftsvinduet – området mellom utilstrekkelig energi (ufullstendig sammensmelting, lekkasjeutsatt sveis) og overdreven energi (materiale som brenner, kompromittert vanntett barriere) – blir smalere når stoffvekten øker. En effektinnstilling som fungerer rent på 420D TPU kan produsere kalde flekker på 840D på samme syklustid, mens en innstilling kalibrert for 840D kan brenne tynnere materialer i samme produkt.

Å håndtere dette krever materialspesifikk kalibrering. Når 840D TPU kommer inn i en produksjonslinje – enten det er en ny produktintroduksjon eller et nytt parti med materiale fra samme leverandør – må RF-effekt, trykktrykk og syklustiming valideres mot det spesifikke materialet: denier, TPU-beleggsvekt og formulering. Disse parameterne hører hjemme i en dokumentert SOP, verifisert ved starten av hver produksjonskjøring. Et anlegg som bruker ensartede innstillinger på tvers av alle stoffvekter gjør ikke dette arbeidet, uavhengig av hvordan egenskapen er beskrevet.

Tre prosessvariabler som bestemmer produksjonskonsistens

En prototype som består trykktesting, fastslår at riktig sveis er oppnåelig. Konsekvent produksjon krever kontroll av variablene som avgjør om den kan repeteres på tvers av volum.

Die Tooling Presisjon

Sveisedysen - den formede elektroden som kontakter materialet og definerer sveisegeometrien - er maskinert fra messing eller aluminium til dimensjonene som kreves av det spesifikke sømmønsteret. Dimensjonsnøyaktighet i dette verktøyet er ikke en sekundær bekymring. En ujevn dyseoverflate gir ujevn trykkfordeling over sveisesonen, noe som gir ujevn intern oppvarming: kalde steder hvor materialet ikke nådde full smeltetemperatur og varme steder hvor det ble overopphetet. Kalde flekker blir lekkasjestartpunkter. Hot spots blir områder med materialtynning som kompromitterer langsiktig sømintegritet.

Dyseslitasje har samme effekt over produksjonsvolumet. Kontaktflater som var innenfor toleranse ved starten av en produksjonskampanje, går gradvis ut av toleransen. Ansvarlige RF-sveiseoperasjoner sporer formens tilstand og bytter ut eller rekalibrerer verktøy før slitasje påvirker sveisekvaliteten – ikke etter at QC-testing begynner å vise forhøyede feilrater.

Trykkpåføring: To faser, to forskjellige funksjoner

Pneumatisk trykk i RF-sveising tjener distinkte funksjoner under den aktive sveisefasen og kjølefasen som følger, og begge deler har betydning.

Under den aktive RF-fasen sikrer trykk intim kontakt mellom materiallagene ved sveisegrensesnittet, noe som muliggjør molekylær sammenblanding når TPU når fusjonstemperatur. Under avkjølingsfasen etter at RF-energi er fjernet, holder trykket den smeltede sonen på plass mens polymerkjeder størkner. Ved å slippe trykket før sveisesonen er tilstrekkelig avkjølt, kan det fortsatt myke materialet deformeres – noe som gir en svakere binding og dimensjonelle uoverensstemmelser ved sveisesonekantene som blir spenningskonsentrasjonspunkter under bruk.

For tidlig trykkutløsning er blant de vanligste prosessnarveiene i høyvolum RF-sveising, der syklustidspress skaper driftsincentiv til å gå raskt til neste del. De resulterende sveisene består ofte av visuell inspeksjon og innledende lavtrykkstesting, og viser deretter forhøyede feilrater under vedvarende belastning og gjentatt bøyningssykling i felten.

Syklustiming

En komplett RF-sveisesyklus går i tre faser: pre-press (trykk påført før RF-aktivering, slik at materialet sitter riktig i dysen), aktiv sveis (RF-energi på, molekylær oppvarming og fusjon forekommer) og kjøling under trykk (RF av, sveisesonen størkner). Hver fase har en optimal varighet spesifikk for materialtykkelsen, beleggets vekt og formgeometrien som brukes.

Disse tidspunktene overføres ikke mellom materialer. En syklus utviklet for en spesifikk TPU-spesifikasjon vil undersveise tyngre stoff og risikere oversveising av lettere materiale som brukes andre steder i det samme produktet. Når materialspesifikasjoner endres mellom produksjonskjøringer – forskjellig denier, ulike beleggsvekter, ulike leverandørpartier – krever syklusparametere revalidering, ikke antakelse om kontinuitet.

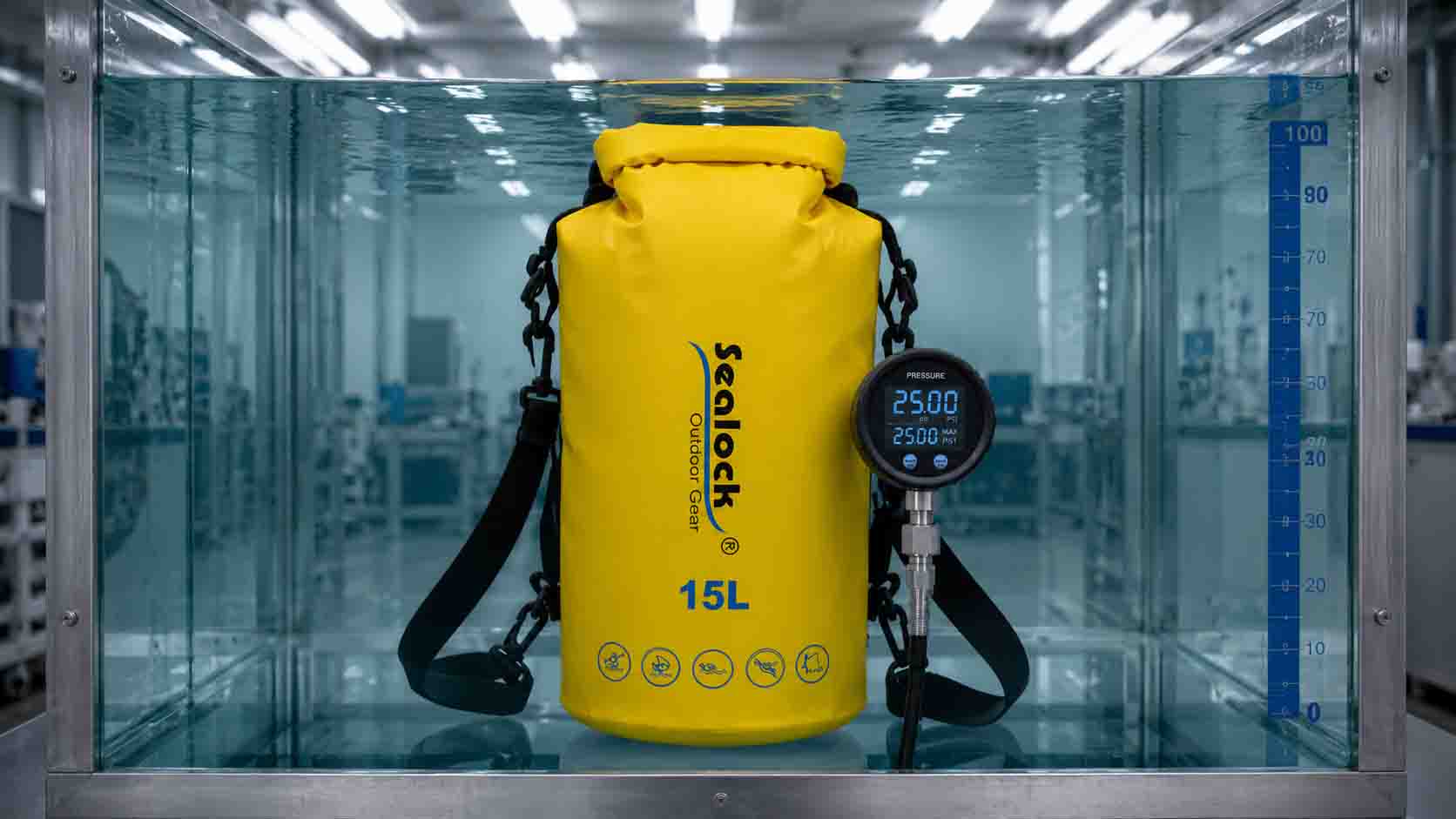

1,0 bar hydrostatisk trykktesting: hva det faktisk bekrefter

Visuell søminspeksjon identifiserer defekter på overflatenivå: synlige brennmerker, tydelige hull i sveisedekning, grov dimensjonsforvrengning. Den identifiserer ikke undersmeltede indre soner, mikrohull ved sveisegrensesnittet eller kalde flekker som holder seg under omgivelsesforhold, men åpner under belastning. For vanntette produkter med ethvert trykkklassifiseringskrav, er visuell inspeksjon et gulv, ikke et tak.

Den hydrostatiske trykktesten på 1,0 bar er valideringsstandarden for seriøse RF-sveisede utendørsprodukter. En bar tilsvarer det hydrostatiske trykket til en 10 meter lang vannsøyle – betydelig utover nedsenkningsforholdene de fleste utendørsprodukter vil møte i feltbruk, noe som er nøyaktig det som gjør det til en meningsfull produksjonskvalifiseringstest.

Fremgangsmåten: ferdige produkter blåses opp til 1,0 bar internt trykk og enten nedsenket i vann eller holdes under trykk i en definert periode. Passtilstand er null mikrobobleutslipp fra enhver søm, sveisesone eller lukkepunkt. En enkelt boble indikerer en lekkasjevei som vil slippe inn vann under feltbruk uavhengig av skala. Det er ingen akseptabel delvis bestått på dette testnivået.

Det testen bekrefter går utover hvorvidt en spesifikk enhet holder trykk i testøyeblikket. Et produkt som passerer 1,0 bar har bekreftet full molekylær fusjon over hver sveisesone, korrekt dysekontakt over hele sømgeometrien og tilstrekkelig avkjøling før trykkutløsning. Konsekvente passeringsrater over en produksjonskjøring er bevis på prosesskontroll – ikke individuelle enhetsvariasjoner som tilfeldigvis hadde en positiv trend.

Testfrekvensen er like viktig som testens alvorlighetsgrad. Testing per enhet på kritiske sømprodukter gir fullstendig produksjonsdekning og fanger opp individuelle feil før de sendes. Batch-sampling gir statistisk sikkerhet til lavere kostnad, men lar individuelle feil gjennomgå. Den riktige protokollen avhenger av nedstrømskostnaden for en enkeltenhetsfeil – for produkter der én lekkasje genererer et garantikrav og potensiell merkevareeksponering, er testing per enhet den rasjonelle posisjonen.
